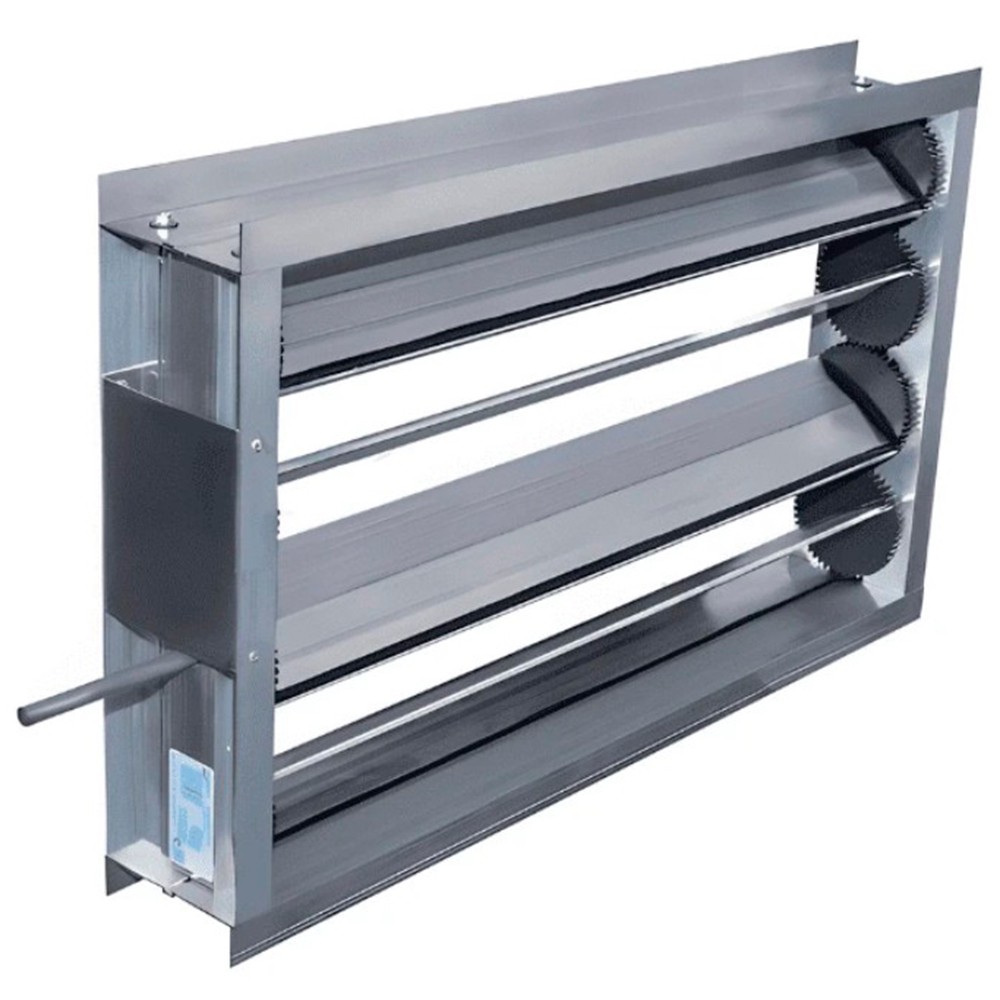

Օդային փական Vk - 200x200-EP

Vk օդային ալյումինե փականները նախատեսված են օդափոխության և օդորակման համակարգերում մատակարարման, վերամշակման կամ արտանետվող օդի հոսքը կարգավորելու, ինչպես նաև օդափոխման ցանցերի ներքին ծավալը կնքելու համար, որոնց աշխատանքային ճնշումը չի գերազանցում 1000 Պա: VK օդային ալյումինե փականները նախատեսված են օդափոխման և օդորակման համակարգերում մատակարարման, վերամշակման կամ արտանետվող օդի հոսքը կարգավորելու, ինչպես նաև օդափոխման ցանցերի ներքին ծավալը կնքելու համար, որոնց աշխատանքային ճնշումը չի գերազանցում 1000 Պա:

Տեղափոխվող միջավայրի ջերմաստիճանը '- 30 °C - ից + 45 °C: կլիմայական պայմանները և փականների տեղադրման կատեգորիան ' համաձայն ԳՕՍՏ 15150-U3-ի:

Փականների հիմնական տարրերը պատրաստված են ալյումինե պրոֆիլից, ինչը զգալիորեն նվազեցնում է արտադրանքի զանգվածը փականի բավականաչափ մեծ աշխատանքային հատվածներով: Պրոֆիլային ռետինե կնիքները, որոնք ամրագրված են լամելաների զուգավորման վայրերում, զգալիորեն մեծացնում են այս հանգույցում խստության գործակիցը: Փականի գործադիր մեխանիզմների ընտրության հարցում բարձր փոփոխականությունը հնարավորություն է տալիս լայն ընտրություն կատարել օդի հոսքի կարգավորման սահունության և ճշգրտության մեջ:

VK Օդային փականները բաղկացած են պատյանից, պտտվող լամելաներից, պրոֆիլային ռետինե ցրտադիմացկուն կնիքներից (ամրագրված են լամելաների շփման վայրերում), օժանդակ թիթեղներից, փոխանցումատուփերից, սկավառակից (մատակարարվում է առանձին):
Vk պրոֆիլի ակոսներում տեղադրվում են պլաստիկ թփեր, որոնք հանդես են գալիս որպես առանցքակալներ և հենարաններ շարժակների և Լամելային առանցքների համար: Պլաստիկ փոխանցումատուփերը կցվում են թփերին, որոնք իրականացնում են լամելաների միջև կինեմատիկական հաղորդակցություն:

Vk փականների շարժիչ առանցքն ունի քառակուսի հատված ՝ 12 մմ կողմով:
