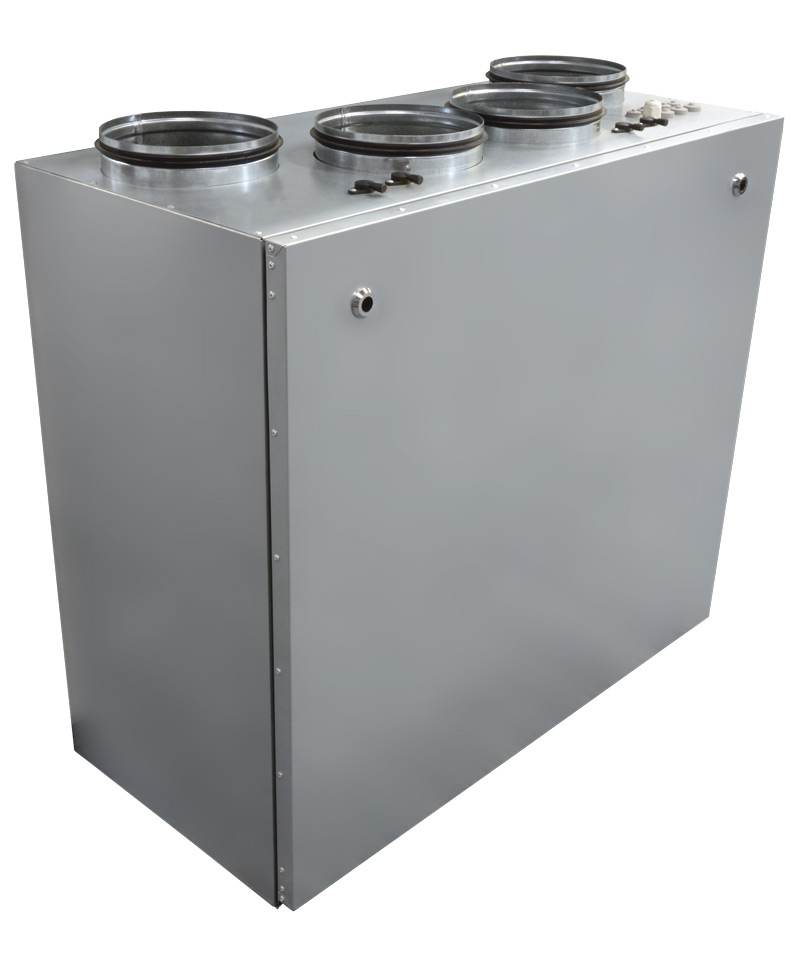

Zpvp 450 ver կոմպակտ մատակարարման և արտանետման հավաքածու

ZPVP V շարքի տեղադրումներն են  Մոնոբլոկ կոմպակտ մատակարարման և արտանետման տեղադրում ափսեի վերականգնիչով և Էլեկտրական ջեռուցիչով (ZPVP ve մոդելներ), արտաքին ջրի ջեռուցիչով (zpvp 450 VW մոդելներ, ZPVP 800 VW) և ներկառուցված ջրի ջեռուցիչով (zpvp 1000 VW մոդելներ, ZPVP 1500 VW, ZPVP 2000 VW մոդելներ): ZPVP V շարքի մատակարարման և արտանետման ստորաբաժանումները նախատեսված են մաքուր պատրաստված օդը մաքրելու, տաքացնելու և սենյակ մատակարարելու համար և կարող են օգտագործվել բնակելի, վարչական և արտադրական տարածքների օդափոխության համար:

Մատակարարման օդի մաքրումը կատարվում է eu5 դասի գրպանի ֆիլտրի միջոցով: Օդի Ջեռուցումն իրականացվում է էլեկտրական ջեռուցիչի (ZPVP ve մոդելի) կամ ջրի ջեռուցիչի (zpvp VW մոդելի) միջոցով: Էներգիայի սպառումը նվազեցնելու համար օգտագործվում է բարձր արդյունավետության ափսեի վերականգնիչ ' մինչև 60% արդյունավետությամբ: Շահագործման ընթացքում սենյակից հեռացված արտանետվող օդը մաքրվում և մատակարարվում է ափսեի վերականգնիչին, որի օգնությամբ ջերմությունը արդյունահանվում է արտանետվող օդից և փոխանցվում մատակարարման օդին:

Մարմինը պատրաստված է ցինկապատ պողպատից թերթիկից։ 25 կամ 50 մմ հաստությամբ կորպուսի ձայնա-ջերմամեկուսացում բազալտե հանքային բուրդից:

ZPVP v սերիայի տեղադրումներն օգտագործում են բարձր արդյունավետության երկրպագուներ ' աղմուկի մակարդակի իջեցմամբ: Երկրպագուների շարժիչների պաշտպանությունն իրականացվում է ներկառուցված ջերմային կոնտակտներով ' ավտոմատ վերագործարկմամբ:

Zpvp v կոմպակտ մատակարարման և արտանետման կայանքներն ունեն ներկառուցված ավտոմատացման համակարգ, որը տեղադրված և կազմաձևված է գործարանային պայմաններում:

Ավտոմատացման համակարգի հիմնական գործառույթները:
- Երկրպագուների արագության կարգավորում
- Մատակարարման օդի ջերմաստիճանի կարգավորում
- Կրկնակի մակարդակի վերականգնման սառեցման պաշտպանություն
- Արտակարգ իրավիճակների վերահսկում (հրդեհային ազդասարքեր, ֆիլտրերի աղտոտում, տաքացուցիչների ջերմային պաշտպանություն և այլն)
- Օդի ընթացիկ պարամետրերի վերահսկում (փողոցային օդի ջերմաստիճանը և խոնավությունը, մատակարարման, արտանետվող և արտանետվող օդի ջերմաստիճանը
- Օդային փականների կրիչների կառավարում

Մոդել: ZPVP 450 VE, ZPVP 800 VE

Մոդելներ: ԶՊՎՊ 1000 վե, ԶՊՎՊ 1500 վե ԶՊՎՊ 2000 վե

PV & ndash; օդի մատակարարման երկրպագու;
IV & ndash; արտանետվող օդի օդափոխիչ;
PR & ndash; ափսե recuperator;
VS & ndash; կլոր ալիքային ջրի վառարան (մատակարարվում է առանձին);
KV & ndash; ջրի վառարան;
PE & ndash; Էլեկտրական preheater;
PF & ndash; օդի մատակարարման զտիչ;
IF – extract օդի ֆիլտր;
TJ – օդի մատակարարման ջերմաստիճանի ցուցիչ;
DTJ – արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE – օդի ջերմաստիճանի տվիչ;
TL – օդի մատակարարման ջերմաստիճանի ցուցիչ;
M – շրջանցելու կափույր drive;
P & ndash; recuperator դիֆերենցիալ ճնշման սենսոր(Եթե կա շրջանցիկ);
TV & ndash; հետադարձ ջրի ջերմաստիճանի ցուցիչ;
T – սառեցման պաշտպանության թերմոստատ;
Մ1 – смесительный հանգույց (գալիս է առանձին) ։

Մոդելներ: ZPVP 450 VW, ZPVP 800 VW

Մոդել: ZPVP 1000 VW, ZPVP 1500 VW, ZPVP 2000 VW

PV & ndash; օդի մատակարարման երկրպագու;
IV & ndash; արտանետվող օդի օդափոխիչ;
PR & ndash; ափսե recuperator;
VS & ndash; կլոր ալիքային ջրի վառարան (մատակարարվում է առանձին);
KV & ndash; ջրի վառարան;
PE & ndash; Էլեկտրական preheater;
PF & ndash; օդի մատակարարման զտիչ;
IF – extract օդի ֆիլտր;
TJ – մատակարարման օդային ջերմաստիճանի ցուցիչ;
DTJ – արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE – օդի ջերմաստիճանի տվիչ;
TL – օդի մատակարարման ջերմաստիճանի ցուցիչ;
M – շրջանցելու կափույր drive;
P & ndash; recuperator դիֆերենցիալ ճնշման սենսոր(Եթե կա շրջանցիկ);
TV & ndash; հետադարձ ջրի ջերմաստիճանի ցուցիչ;
T – սառեցման պաշտպանության թերմոստատ;
M1 & ndash; mixing միավոր (մատակարարվում է առանձին).

Ստանդարտ ներառված է տեղադրման հետ:

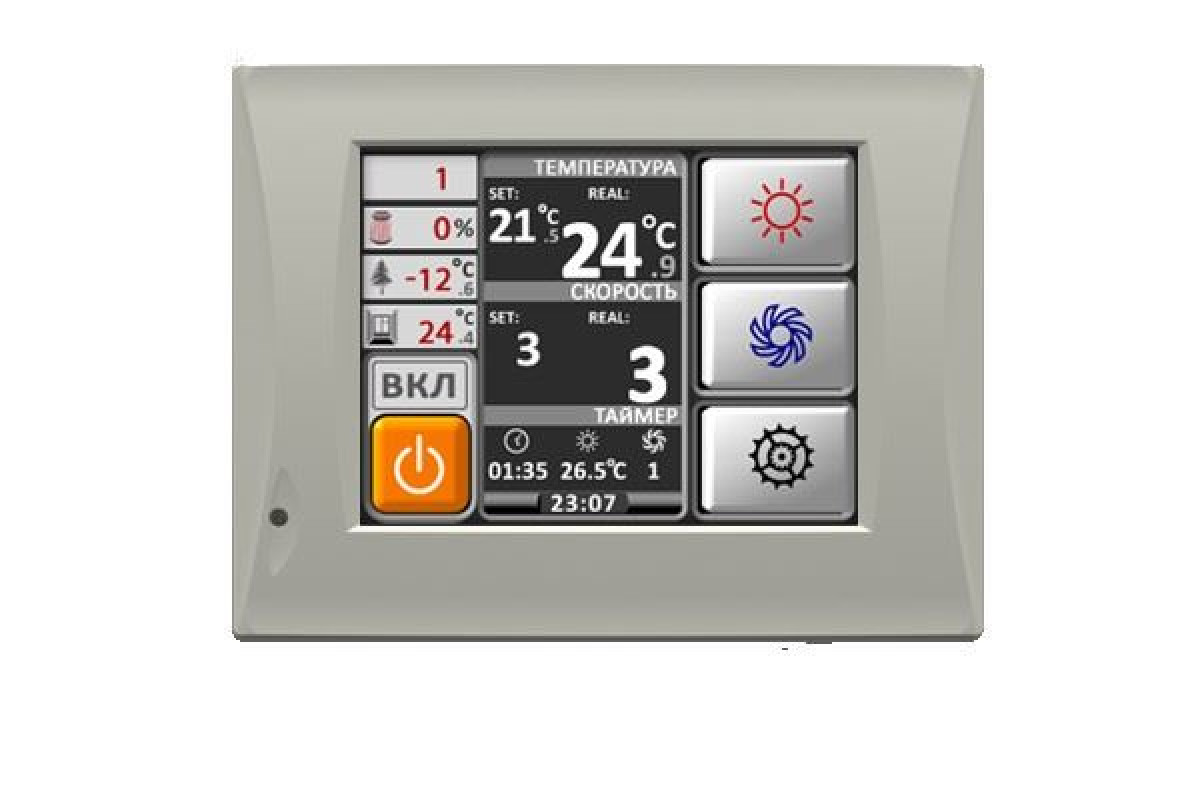

- FLEX հեռակառավարման վահանակ
- Te, TL, TJ, TA ալիքի ջերմաստիճանի տվիչներ, DR խոնավության Տվիչ, օդային հեռուստատեսության ջերմաստիճանի տվիչ (միայն HW մոդելների համար)
- Ti մազանոթ թերմոստատ (միայն HW մոդելների համար)
- Վերականգնիչի վրա դիֆերենցիալ ճնշման ռելե (միայն շրջանցող մոդելների համար)

Ուշադրություն Ֆիլտրերի վրա դիֆերենցիալ ճնշման տվիչները մատակարարվում են առանձին:
