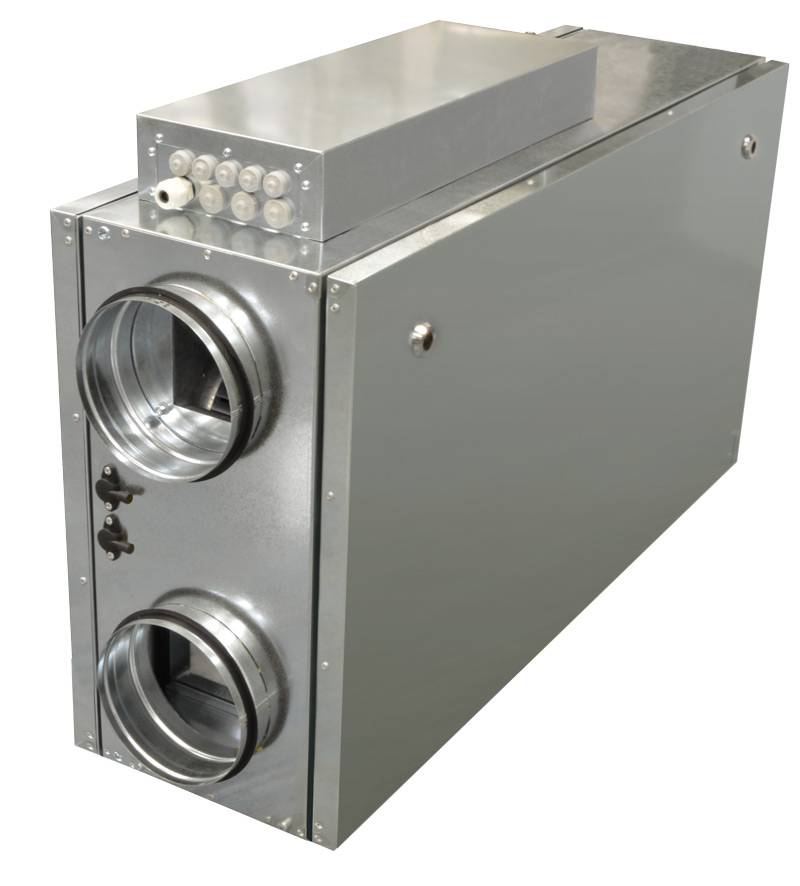

Zpvp 800 HW կոմպակտ մատակարարման և արտանետման գործարան

ZPVP h սերիայի տեղադրումները Մոնոբլոկ կոմպակտ մատակարարման և արտանետման սարքավորում են ' ափսեի վերականգնիչով, Էլեկտրական (ZPVP HE) և ջրային (ZPVP HW) տաքացուցիչներով:

ZPVP h շարքի մատակարարման և արտանետման ստորաբաժանումները նախատեսված են մաքուր պատրաստված օդը մաքրելու, տաքացնելու և սենյակ մատակարարելու համար և կարող են օգտագործվել բնակելի, վարչական և արտադրական տարածքների օդափոխության համար:

Heatերմության վերականգնման կայանքները մաքրվում, Ջեռուցվում և մատակարարվում են մաքուր օդ: Տեղադրումները ջերմությունը հանում են արտանետվող օդից և փոխանցում այն մուտքային օդին: Վերականգնման արդյունավետությունը 55-75% է: Առկա է ցրտահարության պաշտպանություն։ Տեղադրումները օգտագործվում են միայն օդափոխության համակարգերում:

Մարմինը պատրաստված է ցինկապատ պողպատից թերթիկից։ 50 մմ հաստությամբ կորպուսի ձայնա-ջերմամեկուսացում բազալտե հանքային բամբակից:

Օդափոխիչներ արդյունավետ. Երկրպագուների շարժիչների պաշտպանությունն իրականացվում է ներկառուցված ջերմային կոնտակտներով ' ավտոմատ վերագործարկմամբ:

Zpvp H-ի կոմպակտ մատակարարման և արտանետման կայանքներն ունեն ներկառուցված ավտոմատացման համակարգ, որը տեղադրված և կազմաձևված է գործարանային պայմաններում:

Ավտոմատացման համակարգի հիմնական գործառույթները:
- Երկրպագուների արագության կարգավորում
- Մատակարարման օդի ջերմաստիճանի կարգավորում
- Կրկնակի մակարդակի վերականգնման սառեցման պաշտպանություն
- Արտակարգ իրավիճակների վերահսկում (հրդեհային ազդասարքեր, ֆիլտրերի աղտոտում, տաքացուցիչների ջերմային պաշտպանություն և այլն)
- Օդի ընթացիկ պարամետրերի վերահսկում (փողոցային օդի ջերմաստիճանը և խոնավությունը, մատակարարման, արտանետվող և արտանետվող օդի ջերմաստիճանը
- Օդային փականների կրիչների կառավարում

Մոդելներ: ԶՊՎՊ 450 նա, ԶՊՎՊ 800 նա

Մոդելներ: ԶՊՎՊ 1000 նա, ԶՊՎՊ 1500 նա, ԶՊՎՊ 2000 նա

PV-օդի մատակարարման օդափոխիչ;
IV-արտանետվող օդի օդափոխիչ;
Պր-ափսե recuperator;
Ke-Էլեկտրական վառարան;
PE-ջերմափոխանակիչի ջեռուցիչ;
PF-օդի մատակարարման զտիչ;
IF-արտանետվող օդի զտիչ;
TJ-մատակարարման օդի ջերմաստիճանի ցուցիչ;
DTJ-արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE-արտանետվող օդի ջերմաստիճանի ցուցիչ;
TL-մատակարարման օդի ջերմաստիճանի ցուցիչ;
M-շրջանցող կափույր շարժիչ;
P - դիֆերենցիալ ճնշման ցուցիչ ռեկուպերատորի վրա (շրջանցման առկայության դեպքում):

Ուշադրություն Ֆիլտրերի վրա դիֆերենցիալ ճնշման տվիչները մատակարարվում են առանձին:

Մոդելներ: ZPVP 450 HW, ZPVP 800 HW

Մոդելներ: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW

PV-օդի մատակարարման օդափոխիչ;
IP արտանետվող օդի օդափոխիչ;
Պր-ափսե recuperator;
KV-ջրի վառարան;
PE-ջերմափոխանակիչի ջեռուցիչ;
PF մաքուր օդի զտիչ;
If ֆիլտր արտանետվող օդի համար;
TJ-մատակարարման օդի ջերմաստիճանի ցուցիչ;
DTJ-արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE-արտանետվող օդի ջերմաստիճանի ցուցիչ;
TL-մաքուր օդի ջերմաստիճանի ցուցիչ;
M-շրջանցող կափույր շարժիչ;
Պ - դիֆերենցիալ ճնշման ցուցիչ ռեկուպերատորի վրա(շրջանցման առկայության դեպքում);
TV-ջրի հակադարձ ջերմաստիճանի ցուցիչ;
T-սառեցման պաշտպանության թերմոստատ;
M1-կարգավորող միավոր (մատակարարվում է առանձին):

Ստանդարտ ներառված է տեղադրման հետ:

- FLEX հեռակառավարման վահանակ
- Te, TL, TJ, TA ալիքի ջերմաստիճանի տվիչներ, DR խոնավության Տվիչ, օդային հեռուստատեսության ջերմաստիճանի տվիչ (միայն HW մոդելների համար)
- Ti մազանոթ թերմոստատ (միայն HW մոդելների համար)
- Վերականգնիչի վրա դիֆերենցիալ ճնշման ռելե (միայն շրջանցող մոդելների համար)

Ուշադրություն Ֆիլտրերի վրա դիֆերենցիալ ճնշման տվիչները մատակարարվում են առանձին:

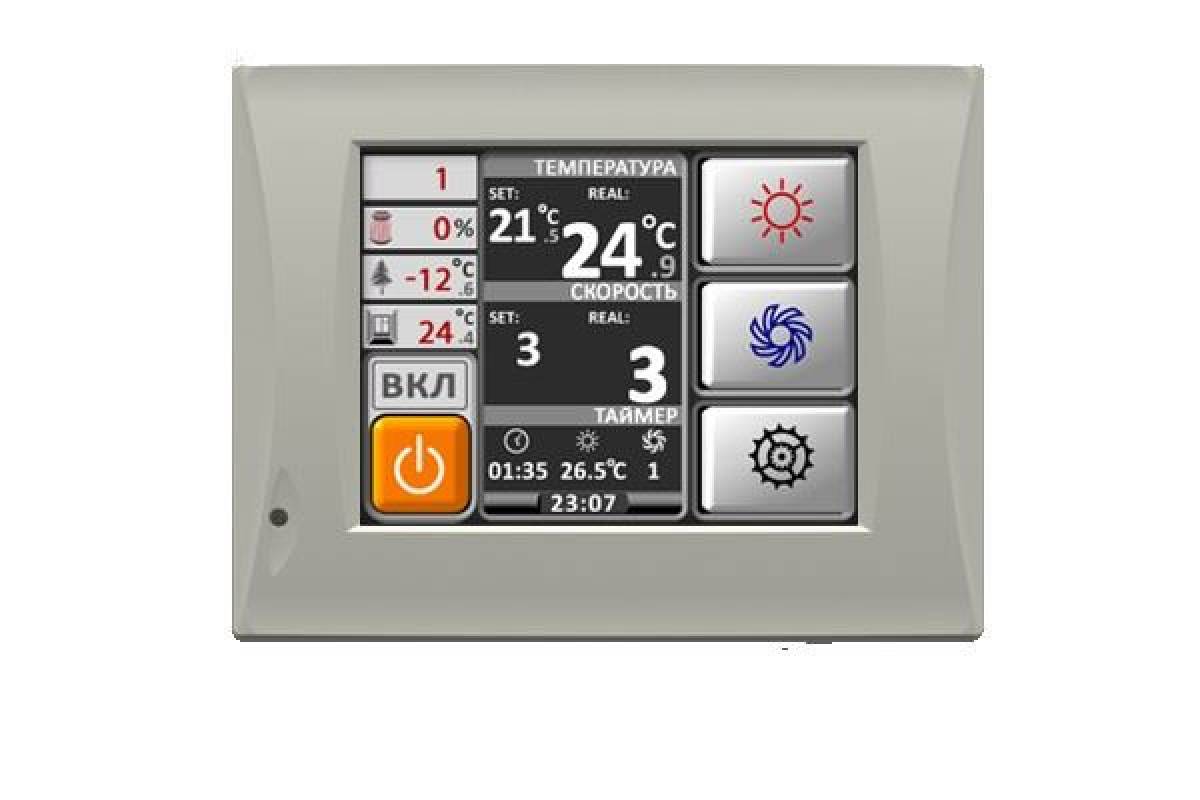

ZPVP Կառավարման վահանակ
