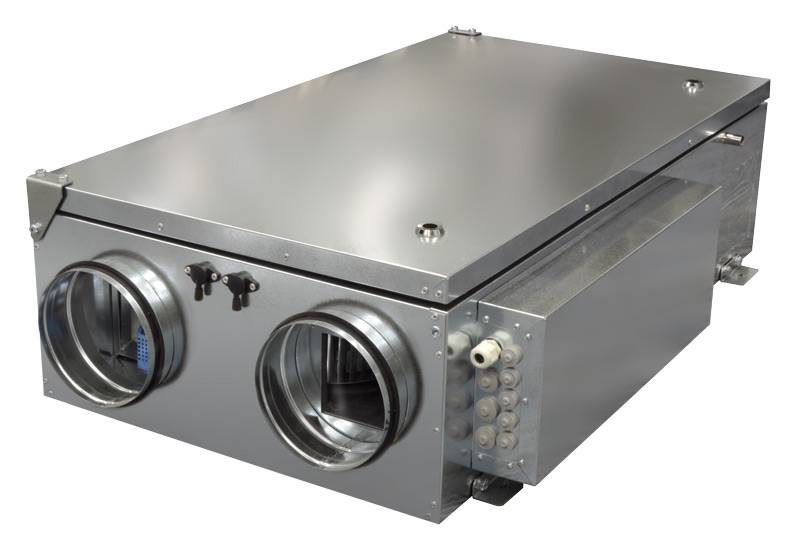

Zpvp 800 PW կոմպակտ մատակարարման և արտանետման գործարան

ZPVP P շարքի տեղադրումները կախովի Մոնոբլոկ կոմպակտ մատակարարման և արտանետման սարքավորում են ' ափսեի վերականգնիչով և Էլեկտրական ջեռուցիչով (zpvp PE մոդելներ) կամ պատրաստված են արտաքին ջրի ջեռուցիչի օգտագործման համար (zpvp PW մոդելներ): ZPVP P շարքի տեղադրումները պատրաստված են արտաքին ջրի ջեռուցիչի (zpvp PW մոդելներ) օգտագործման համար: ZPVP P շարքի մատակարարման և արտանետման միավորները նախատեսված են մաքուր պատրաստված օդը մաքրելու, տաքացնելու և սենյակ մատակարարելու համար և կարող են օգտագործվել բնակելի, վարչական և արտադրական տարածքների օդափոխության համար:

Մատակարարման օդի մաքրումը կատարվում է eu5 դասի գրպանի ֆիլտրի միջոցով: Բազկ օդի իրականացվում է օգտագործելով էլեկտրական վառարան (մոդելի ZPVP PE) կամ ընտրովի կապուղիների ջրային վառարան (մոդելի ZPVP PW). Նվազեցնել էներգիայի սպառման օգտագործվում է բարձր пластинчатый recuperator արդյունավետության մինչեւ 75 տոկոս: Աշխատանքի ընթացքում ծծել օդ, удаляемый են տարածքներ, մաքրվում է եւ ընդունվում пластинчатый recuperator, որի օգնությամբ դուրս вытяжного օդի արդյունահանվող շոգ է և փոխանցվում է приточному օդային.

Մարմինը պատրաստված է ցինկապատ պողպատից թերթիկից։ 25 կամ 50 մմ հաստությամբ կորպուսի ձայնա-ջերմամեկուսացում բազալտե հանքային բուրդից:

ZPVP p սերիայի տեղադրումներն օգտագործում են բարձր արդյունավետության երկրպագուներ ' աղմուկի մակարդակի իջեցմամբ: Երկրպագուների շարժիչների պաշտպանությունն իրականացվում է ներկառուցված ջերմային կոնտակտներով ' ավտոմատ վերագործարկմամբ:

Zpvp p կոմպակտ մատակարարման և արտանետման կայանքներն ունեն ներկառուցված ավտոմատացման համակարգ, որը տեղադրված և կազմաձևված է գործարանային պայմաններում:

Ավտոմատացման համակարգի հիմնական գործառույթները:
- Երկրպագուների արագության կարգավորում
- Մատակարարման օդի ջերմաստիճանի կարգավորում
- Կրկնակի մակարդակի վերականգնման սառեցման պաշտպանություն
- Արտակարգ իրավիճակների վերահսկում (հրդեհային ազդասարքեր, ֆիլտրերի աղտոտում, տաքացուցիչների ջերմային պաշտպանություն և այլն)
- Օդի ընթացիկ պարամետրերի վերահսկում (փողոցային օդի ջերմաստիճանը և խոնավությունը, մատակարարման, արտանետվող և արտանետվող օդի ջերմաստիճանը
- Օդային փականների կրիչների կառավարում

Մոդելներ ՝ ZPVP 450 PE, ZPVP 800 PE

Մոդելներ ՝ ZPVP 1000 PE, ZPVP 1500 PE

PV-օդի մատակարարման օդափոխիչ;
IV-արտանետվող օդի օդափոխիչ;
Պր-ափսե recuperator;
Ke-Էլեկտրական վառարան;
PE-ջերմափոխանակիչի ջեռուցիչ;
PF-օդի մատակարարման զտիչ;
IF-արտանետվող օդի զտիչ;
TJ-մատակարարման օդի ջերմաստիճանի ցուցիչ;
DTJ-արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE-արտանետվող օդի ջերմաստիճանի ցուցիչ;
TL-մատակարարման օդի ջերմաստիճանի ցուցիչ;
M-շրջանցող կափույր շարժիչ;
P - դիֆերենցիալ ճնշման ցուցիչ ռեկուպերատորի վրա (շրջանցման առկայության դեպքում):

Մոդելներ: ZPVP 450 PW, ZPVP 800 PW

Մոդելներ: ZPVP 1000 PW, ZPVP 1500 PW

PV-օդի մատակարարման օդափոխիչ;
IV-արտանետվող օդի օդափոխիչ;
Պր-ափսե recuperator;
ZWA-ջրի վառարան(ներառված չէ);
PE-ջերմափոխանակիչի ջեռուցիչ;
PF-օդի մատակարարման զտիչ;
IF-արտանետվող օդի զտիչ;
TJ-մատակարարման օդի ջերմաստիճանի ցուցիչ;
DTJ-արտանետվող օդի ջերմաստիճանի և խոնավության ցուցիչ;
TE-արտանետվող օդի ջերմաստիճանի ցուցիչ;
TL-մատակարարման օդի ջերմաստիճանի ցուցիչ;
M-շրջանցող կափույր շարժիչ;
Պ - դիֆերենցիալ ճնշման ցուցիչ ռեկուպերատորի վրա (շրջանցման առկայության դեպքում);
TV-վերադիր ջերմաստիճանի տվիչ (տեղադրված է հակառակ խողովակաշարի վրա);
T1-սառեցման պաշտպանության թերմոստատ (տեղադրված է ջրի ջեռուցիչի վրա):

Ստանդարտ ներառված է տեղադրման հետ:

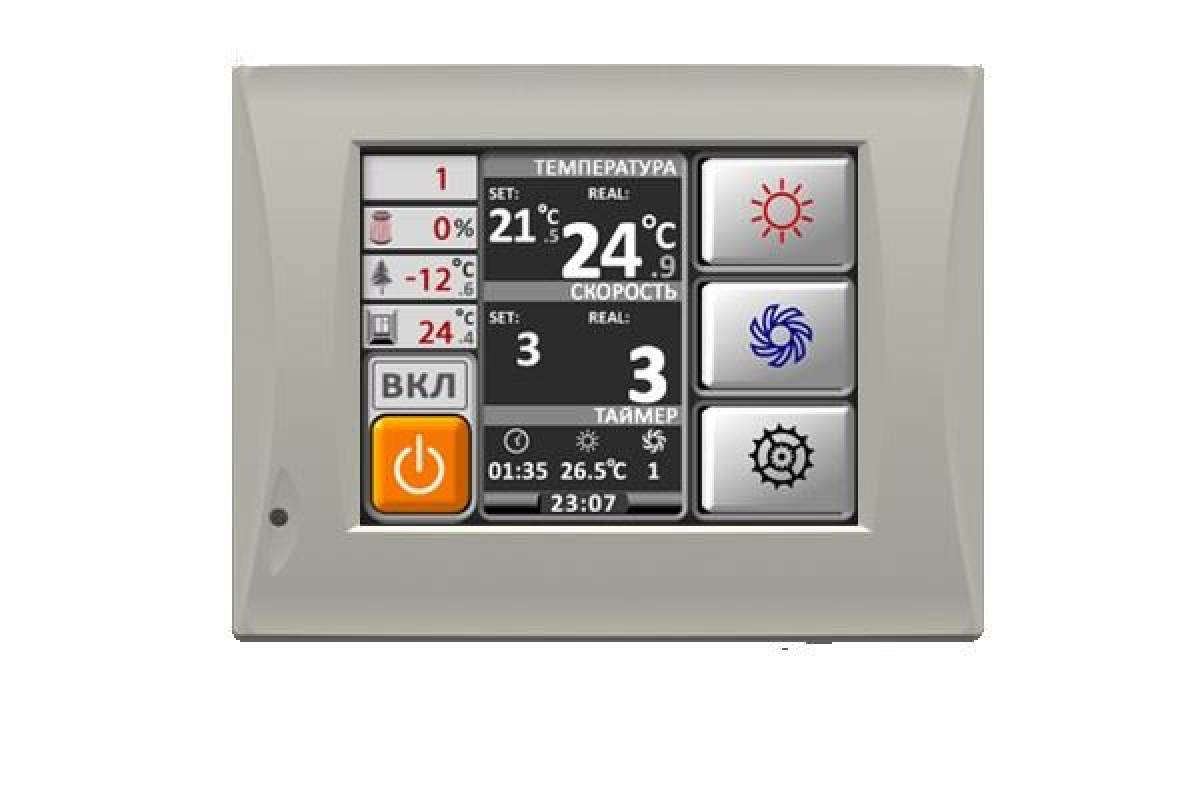

- FLEX հեռակառավարման վահանակ
- Te, TL, TJ, TA ալիքի ջերմաստիճանի տվիչներ, DR խոնավության Տվիչ, օդային հեռուստատեսության ջերմաստիճանի տվիչ (միայն HW մոդելների համար)
- Ti մազանոթ թերմոստատ (միայն HW մոդելների համար)
- Վերականգնիչի վրա դիֆերենցիալ ճնշման ռելե (միայն շրջանցող մոդելների համար)

Ուշադրություն Ֆիլտրերի վրա դիֆերենցիալ ճնշման տվիչները մատակարարվում են առանձին:
