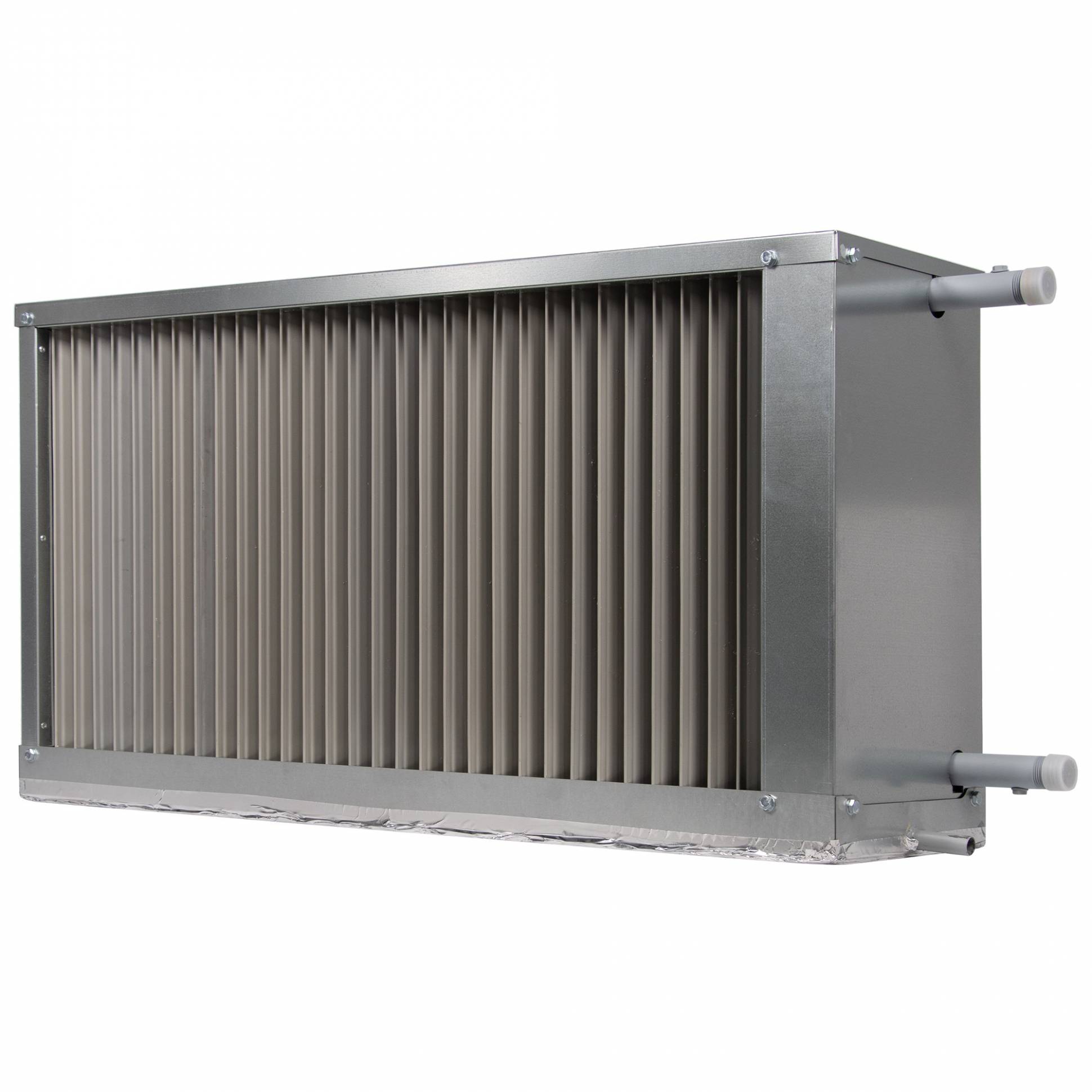

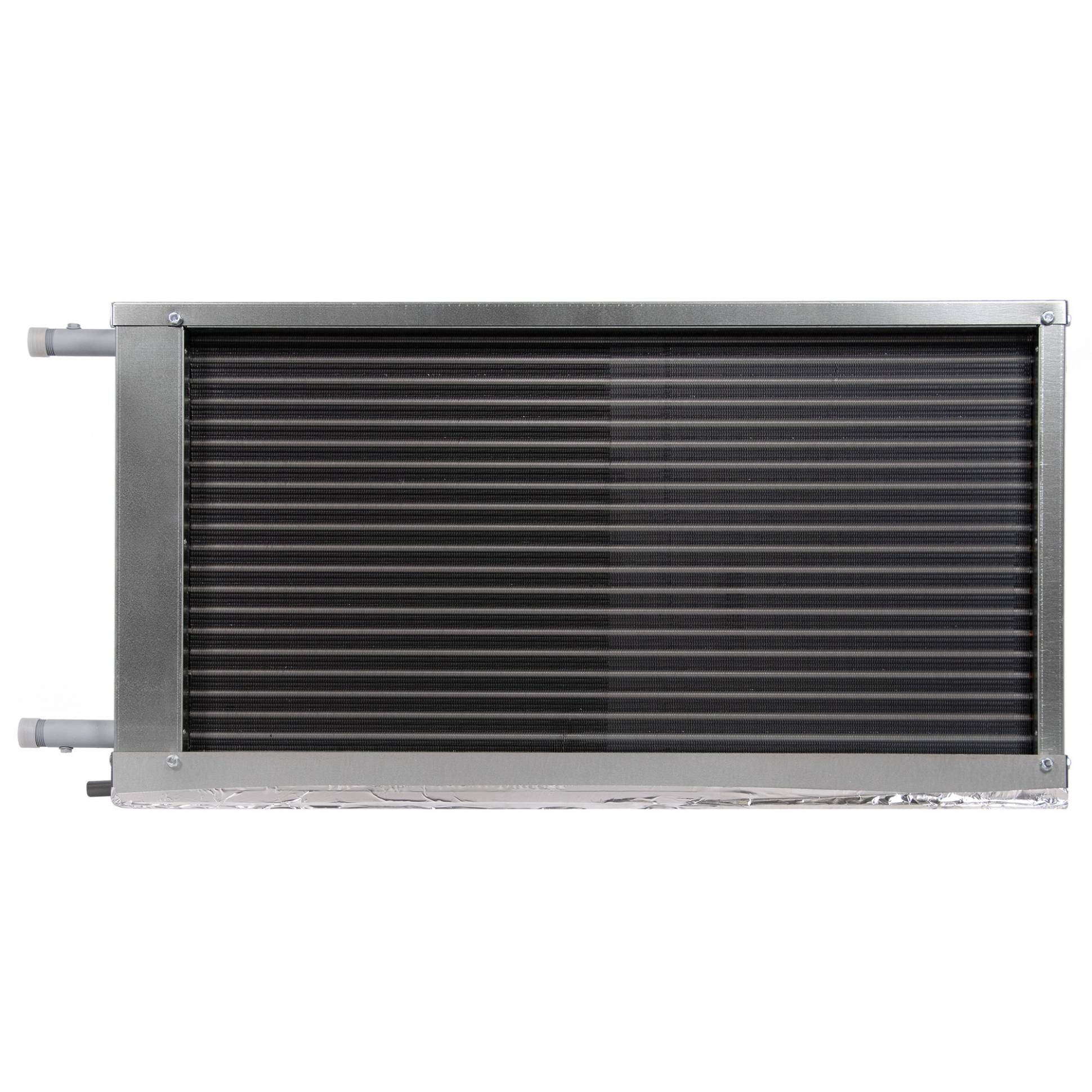

Ջրային հովացուցիչ սարք ուղղանկյուն ալիքների համար SHUFT WHR-W 1000X500-4

Կիրառման ոլորտ

WHR-W, WHR-R շարքի հովացուցիչները տեղադրվում են ուղղակիորեն բնակելի, հասարակական և արտադրական տարածքների մատակարարման օդափոխման համակարգերի ուղղանկյուն ալիքներում, որոնցում պահանջվում է մատակարարվող օդի հովացում:

Նկարագրություն

WHR-W և WHR-R սերիաների օդային հովացուցիչների պատյանները պատրաստված են ցինկապատ պողպատե թերթից:

Ջերմափոխանակիչը պատրաստված է ալյումինե finned պղնձե խողովակներից: Ստանդարտորեն ունի եռաշար կատարում։ Finned սկիպիդար է 2.1 մմ (փոխարեն ընդհանուր ընդունված համար 2.5 մմ հավաքովի օդափոխության համակարգերի). Նվազեցված քայլը թույլ է տալիս զգալիորեն բարձրացնել ջերմության փոխանցումը և օպտիմալացնել զանգվածային ցուցանիշները ' ջերմափոխանակիչի աերոդինամիկ դիմադրության փոքր աճով: Heatերմափոխանակումը մեծացնելու համար խողովակները մեխանիկորեն ընդլայնվում են և դրանով իսկ կոշտորեն միացված են finningին: Heatերմափոխանակիչի կալաչների զոդումն իրականացվում է 2% արծաթե պարունակությամբ զոդման միջոցով, որն ապահովում է Զոդման մասերի բարձր որակ:

Ինչպես ջուրը, այնպես էլ հակասառեցնող խառնուրդները կարող են օգտագործվել որպես ջրային հովացուցիչների հովացուցիչ նյութ: Առավելագույն աշխատանքային ճնշումը 16 բար. Բոլոր հովացուցիչները փորձարկվում են արտահոսքի համար 24 բար ճնշման տակ:

Կաթիլի հավաքման միավորը պատրաստված է 100 մմ լայնությամբ պլաստիկ պրոֆիլի հատվածներից, որոնք տեղադրված են 33 մմ բարձրությամբ ջերմափոխանակիչի ամբողջ լայնության վրա: Պլաստիկ Պրոֆիլն ունի հատուկ կոր գիծ, \ u200b \ u200bորը թույլ է տալիս խոնավության կաթիլները թակարդել, երբ օդը անցնում է ջերմափոխանակիչով և կաթիլ-թակարդային բլոկով: Սա թույլ է տալիս պահպանել խոնավության կաթիլները, երբ օդը անցնում է ջերմափոխանակիչով և կաթիլ-թակարդային բլոկով: Խոնավությունը արտահոսում և կուտակվում է ցինկապատ պողպատե սկուտեղի մեջ ' կոնդենսատի արտահոսքի համար նախատեսված խողովակով: Ծղոտե ներքնակի արտաքին մակերեսը ծածկված է ջերմամեկուսիչ նյութով ։

Սառնագենտի մատակարարումը ստանդարտ տարբերակով 'ձախ կողմում' օդի շարժման ընթացքում:

Ջրի հովացուցիչների օգնությամբ օդի ջերմաստիճանի կարգավորումն իրականացվում է ջերմափոխանակիչ մտնող հովացուցիչի ջերմաստիճանի փոփոխության միջոցով ։ Սովորաբար դա իրականացվում է խառնիչ հանգույցում տեղի ունեցող խառնուրդի պատճառով ' հովացուցիչի սառը ուղղակի և տաքացվող հակադարձ հոսքերի անհրաժեշտ համամասնություններով:

Առավելությունները

• Երկարակյաց մարմինը ցինկապատ պողպատից.


• 2.1 մմ finned սկիպիդար:


• Տեղադրված ուղղակիորեն մեջ ալիքով.


• Պղինձ-ալյումինե ջերմափոխանակիչ:


• Դրենաժային թավայի արտաքին մակերեսը ծածկված է ջերմամեկուսացված նյութով ։

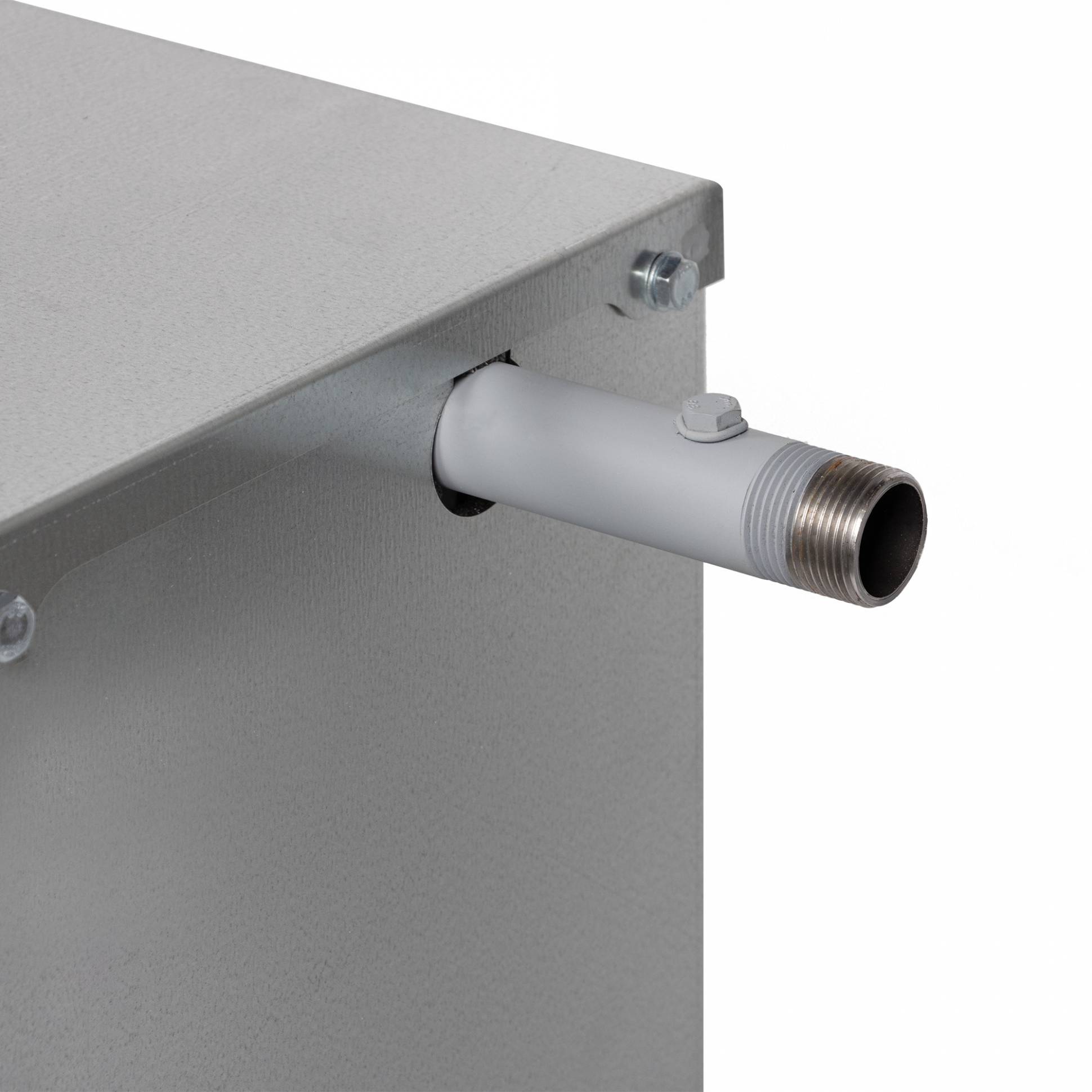

• Ներկառուցված վարդակներ օդի արտահոսքի և հովացուցիչ նյութի արտահոսքի համար:


• Դրանք պատրաստված են ութ ստանդարտ չափսերով և ստանդարտորեն ունեն 3 շարքով կատարում:

Մոնտաժ

Օդային հովացուցիչները մատակարարվում են միացման համար պատրաստ: Սառեցուցիչները տեղադրվում են սենյակի ներսում: Օդային հովացուցիչի տեղադրումն իրականացվում է այն կցելով օդատարների կամ օդափոխման համակարգի այլ ստորաբաժանումների պատասխան եզրերին: Տեղադրման ընթացքում առաջարկվող հեռավորությունը վանդակաճաղից, արտահոսքից կամ օդափոխման այլ սարքից պետք է լինի առնվազն հովացուցիչի անկյունագծային չափը:

Heatերմափոխանակիչով անցնող օդը չպետք է պարունակի սոսինձ, հղկող, թելքավոր կամ ագրեսիվ խառնուրդներ: Եթե \ u200b \ u200bդուք օգտագործում եք ջերմափոխանակիչ, ապա այն պետք է հեռացվի: Հովացուցիչից առաջ Պահանջվում է ֆիլտրի տեղադրում ' հովացուցիչը աղտոտումից պաշտպանելու և դրա արդյունավետությունը նվազեցնելու համար:

Waterրի օդային հովացուցիչները պետք է տեղադրվեն հորիզոնական դիրքում ' օդի և կոնդենսատի արտահոսք ապահովելու համար: Եթե \ u200b \ u200bջրային օդային Հովացուցիչներ տեղադրելիս տեղադրվում է օդափոխիչ, ապա այն պետք է տեղադրվի ամենաբարձր կետում: Խորհուրդ է տրվում ընտրել ջրի հովացուցիչի կոնֆիգուրացիա ' սառնագենտի ընդհանուր շարժումով դեպի օդի հոսքը:

Վկայական

Համապատասխանության հայտարարագիր ՄՄ ՏԿ.
