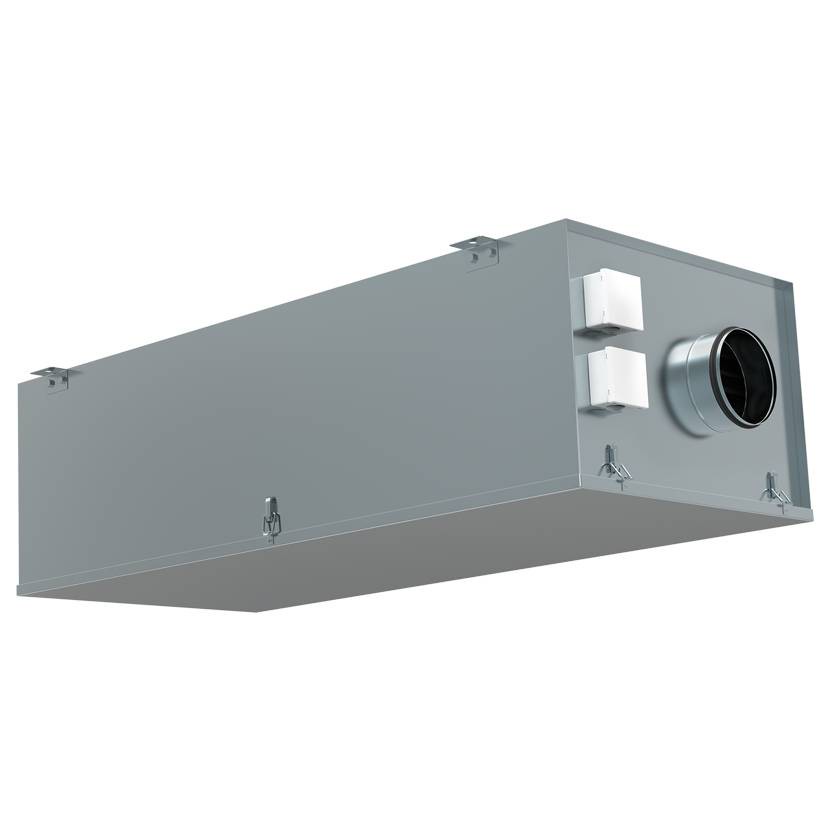

Տեղադրում մատակարարման կոմպակտ Monoblock SHUFT CAU 4000/3-W VIM

Նկարագրություն ԶԳՈՒՇԱՑԵՔ W

Вентиляционная տեղադրում CAU-W նախատեսված մաքրման, ջեռուցման և ներկայացնելու թարմ օդի բնակելի, հասարակական և արտադրական տարածքներ փոքր և միջին ծավալի: գրասենյակներ, խանութներ, առանձնատներ և այլն Տեղադրում արտադրվում կոմպակտ звукотеплоизолированном մասնաշենքում, ցինկապատ պողպատից (հաստությունը մեկուսացման - 50 մմ): Տեղադրման կարելի է լեռ անմիջապես обслуживаемом ներսում, այդ թվում ՝ ն подвесным առաստաղի.

Կառուցվածք

Մատակարարման միավորը հագեցած է eu5 դասի ֆիլտրով: Այն օգտագործում է ջրի ջեռուցիչ ' ջերմափոխանակիչով: Բոլոր երկրպագուները հագեցած են պտուտակով, ետ թեքված շեղբերով և արտաքին ռոտորով ասինխրոն շարժիչով: Օդափոխիչի շարժիչի պաշտպանությունն իրականացվում է ջերմային կոնտակտներով, որոնք պահանջում են արտաքին պաշտպանիչ ջերմային ռելեի միացում: Որպես հովացուցիչ նյութ կարող է օգտագործվել ինչպես ջուրը, այնպես էլ հակասառեցնող խառնուրդը:

Առաջարկվող օդափոխության կառուցվածքը և կազմը

Ներառված է մատակարարվող սարքի մեջ:

• Fr-CAU փոխարինող զտիչներ;


• Մատակարարման օդափոխիչ;


• Ջեռուցիչ.

Օգտագործվում է որպես պատկանելություն:

• Վանդակաճաղեր ՊԳ, ՊԳԿ, սա;


• DFA օդատարներ, ISODFA;


• DR, DCGA, DCA օդային փականներ GRUNER շարժիչով;


• Աղմուկի խլացուցիչներ SRr, SRSr, SCr, SONIDFA-S;


• Վանդակաճաղեր 1WA, 2WA, 4CA;


• Դիֆուզորներ DVS-P, DVK-S;


• ABK կառավարման մոդուլներ ' կատալիտիկ ջերմաստիճանի տվիչներով ԵՏՖ;


• PS-B դիֆերենցիալ ճնշման տվիչներ;


• Կոնտակտային կամ ընկղմվող ջերմաստիճանի տվիչներ;


• Thermostats, սառեցման պաշտպանությունը;


• Խառնիչ միավորներ MST.

Չի օգտագործվում մատակարարվող սարքում:

• Ջեռուցիչ.

Տարբերակիչ առանձնահատկություններ

• Տեղադրման համար պահանջվող նվազագույն բարձրությունը;


• Երկարակյաց ցինկապատ պողպատե մարմին;


• Արտաքին ռոտորով ասինխրոն շարժիչի օդափոխիչ;


• Ձայնամեկուսացում 50 մմ բազալտե հանքային բամբակից;

• Տեղադրումները հագեցած են eu5 ֆիլտրով;


• Նախատեսված է ուղղանկյուն օդատարների տեղադրման համար;


• Առավելագույն աշխատանքային ջերմաստիճանը կազմում է 100-150 °C.

Մոնտաժ

Cau-W-ի մատակարարման տեղադրումը պատրաստ է միանալու: Տեղադրումը տեղադրվում է միայն հորիզոնական դիրքում ՝ օդի հոսքի ուղղությանը համապատասխան:
Անհրաժեշտ է ապահովել մուտքը կայանքների սպասարկման համար:

Չի թույլատրվում:

• օգտագործել "ծանր" փոշի, ալյուր և այլն պարունակող օդը տեղափոխելու համար:


• տեղադրեք պայթուցիկ, հրդեհավտանգ սենյակներում և հրդեհավտանգ նյութերի գոլորշիների պարունակությամբ օդը տեղափոխելու համար:

Խնամք

Խորհուրդ է տրվում ամեն ամիս ստուգել և մաքրել ֆիլտրը, օդափոխիչի ստուգումը և շարժիչի մաքրումը կատարել յուրաքանչյուր 6 ամիսը մեկ:

Մաքրելուց առաջ դուք պետք է համոզվեք, որ:

• Լարման մատակարարումը դադարեցված է;


• Անջատիչը կողպված է;


• Օդափոխիչի պտուտակն ամբողջությամբ կանգ առավ;


• Theեռուցիչը, շարժիչը և օդափոխիչի շարժիչը ամբողջովին սառչել են:

Շարժիչը մաքրելիս պետք է հիշել, որ:

• Անհրաժեշտ է անջատել օդափոխիչը միավորից;


• Անհրաժեշտ է զգուշորեն մաքրել պտուտակը, որպեսզի չխանգարեն դրա հավասարակշռումը;


• Մի օգտագործեք կոշտ քիմիական նյութեր, լվացող միջոցներ կամ Մաքրող միջոցներ;


• Մի օգտագործեք սուր առարկաներ և բարձր ճնշման տակ աշխատող սարքեր;


• Մի ընկղմեք պտուտակը ջրի կամ այլ հեղուկի մեջ;


• Վնասի դեպքում առանցքակալները ենթակա են փոխարինման:

Ծառայության ժամկետի ավարտին միավորը պետք է հեռացվի:
