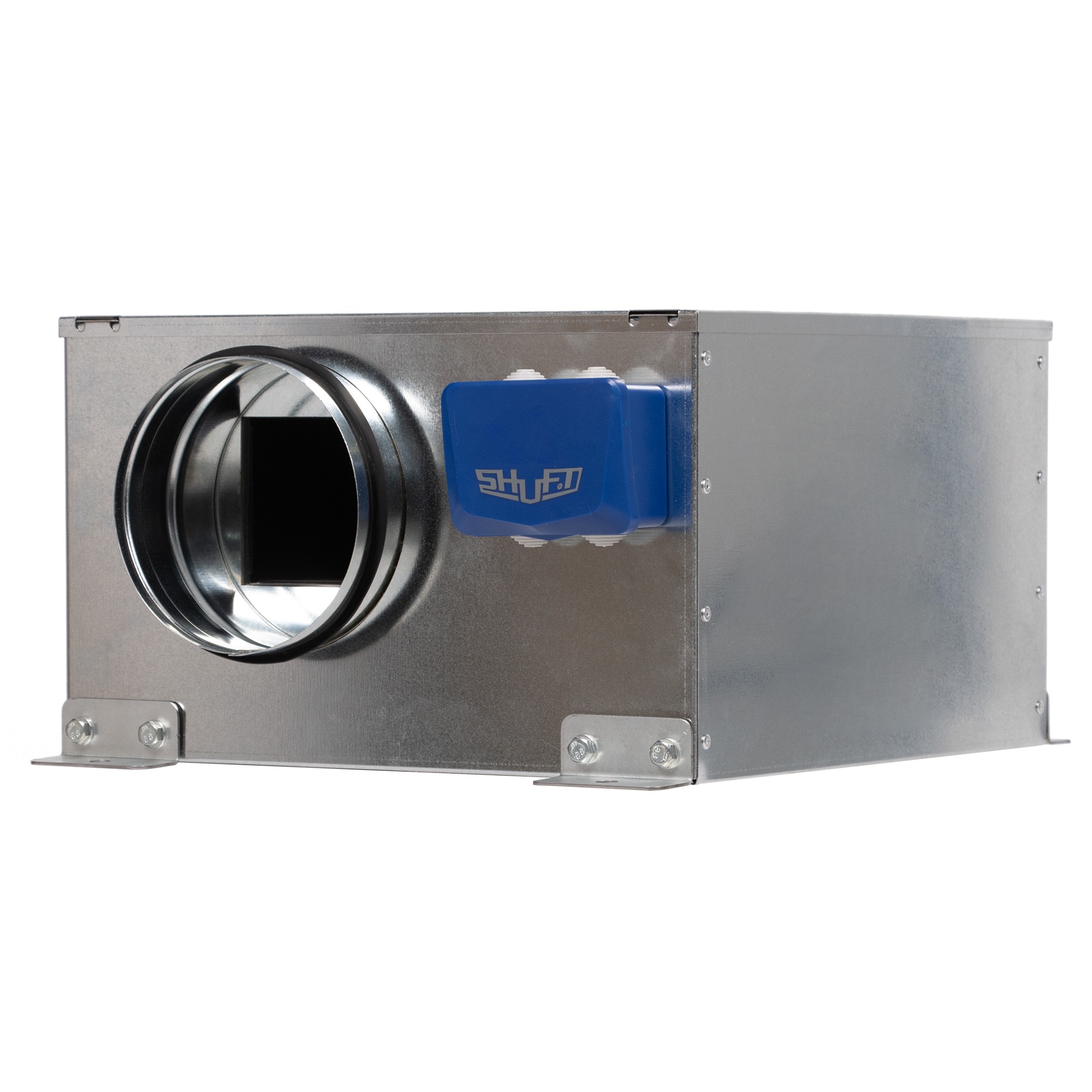

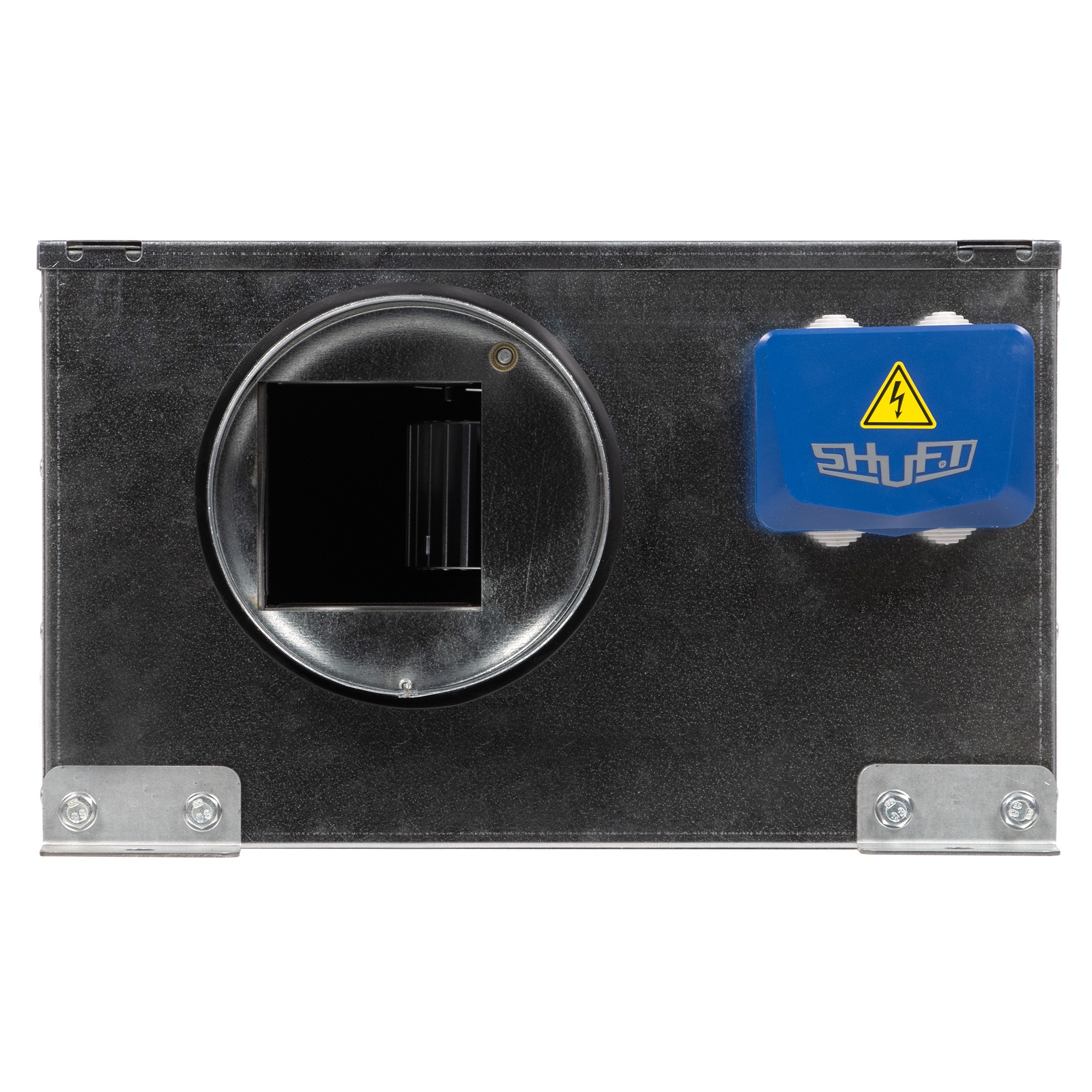

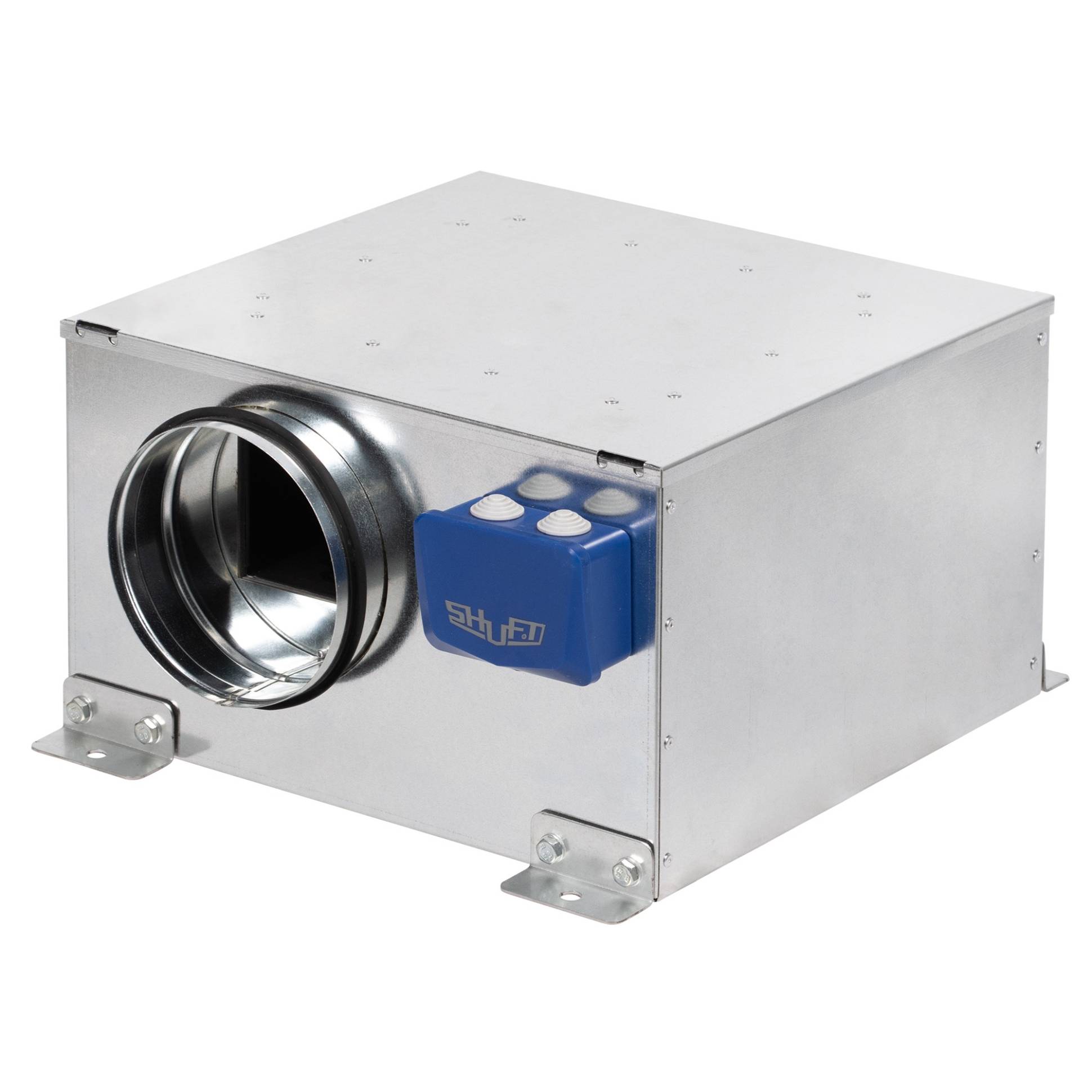

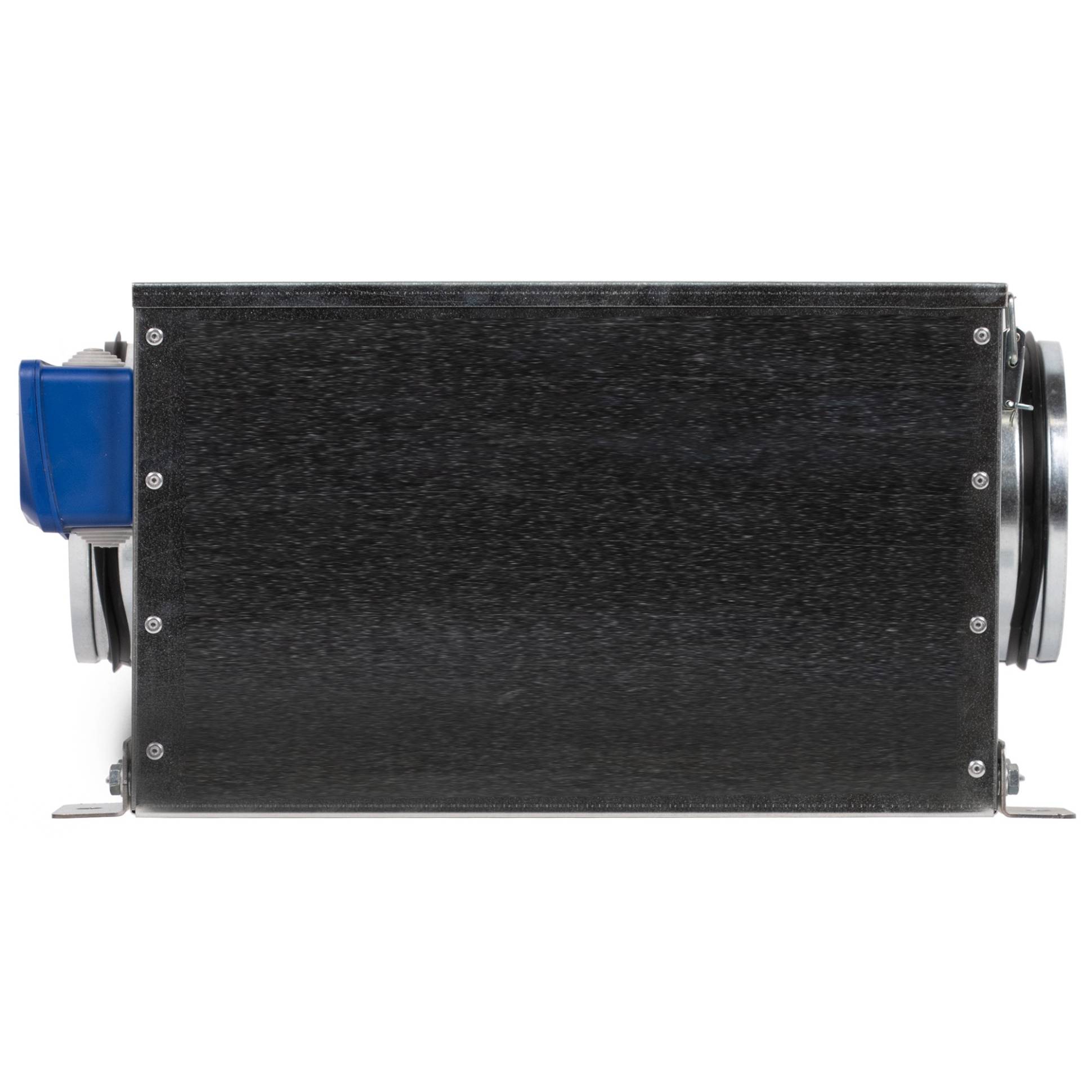

Fan channel կլոր է ձայնամեկուսիչ դեպքում SHUFT ICFE 200 VIM

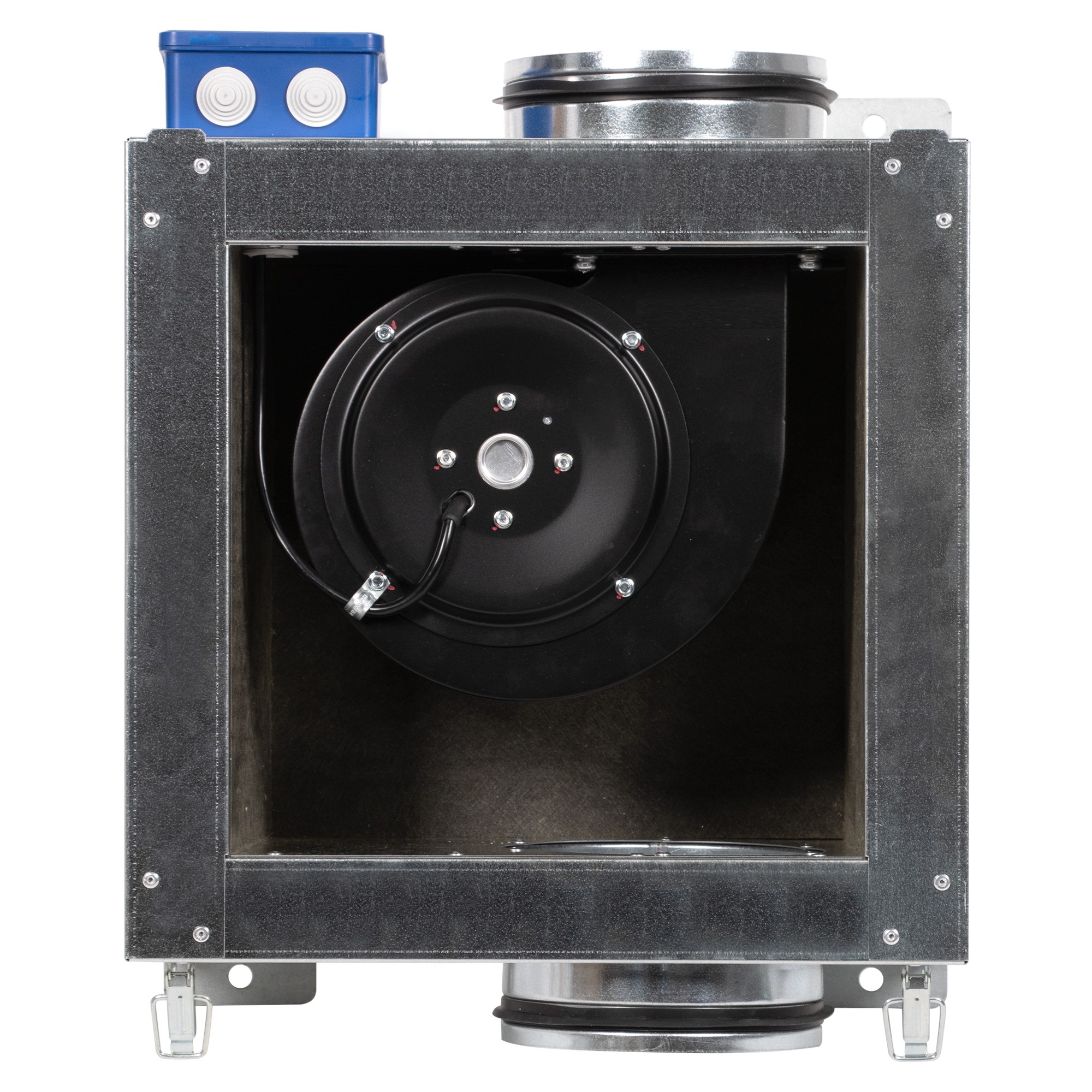

ICF vim սերիայի երկրպագուների մարմինը պատրաստված է ցինկապատ թիթեղից ՝ 50 մմ ձայնային և ջերմամեկուսացման շերտով: Ծխնիների վրա փեղկավոր ծածկը հեշտությամբ բացվում է, ինչը հեշտացնում է օդափոխիչի պահպանումը:

Երկրպագուները հագեցած բարձր արդյունավետության impeller հետ առաջ թեքում շեղբեր եւ asynchronous շարժիչի հետ արտաքին ռոտոր, տերմինալային վանդակում. Պտուտակը տեղադրվում է ճնշման մեթոդով անմիջապես էլեկտրական շարժիչի ռոտորի վրա: Էլեկտրական շարժիչի հետ impeller ստատիկ եւ դինամիկ հավասարակշռված է երկու հարթություններում. Շարժիչի գնդիկավոր առանցքակալները տեխնիկական սպասարկում չեն պահանջում: Շարժիչներն ունեն ներկառուցված ջերմային ռելե ՝ ավտոմատ վերագործարկմամբ (բացառությամբ ICFE 250 VIM, ICFE 315 VIM, ICFE 400 VIM):

Օդափոխիչի արագության կարգավորումն իրականացվում է լարման փոփոխությամբ ' օգտագործելով հինգ արագությամբ tr տրանսֆորմատորներ կամ միաֆազ SRE սահուն արագության Կարգավորիչներ: Մի քանի երկրպագուներ կարող են միացված լինել մեկ կարգավորիչին, պայմանով, որ երկրպագուների ընդհանուր հոսանքը չի գերազանցում կարգավորիչի գնահատված հոսանքը:

ICFE 250, ICFE 315, ICFE 400 երկրպագուների շարժիչները ներկառուցված են պաշտպանիչ ջերմային կոնտակտներով, որոնք պահանջում են արտաքին պաշտպանիչ ջերմային ռելեի միացում: Հինգ արագությամբ tre-T արագության կարգավորիչների օգտագործման դեպքում լրացուցիչ պաշտպանիչ ջերմային ռելե անհրաժեշտ չէ:

Դրանք օգտագործվում են Բնակելի, հասարակական և արտադրական տարածքների մատակարարման և արտանետման օդափոխման համակարգերի կլոր ալիքներում օդը տեղափոխելու համար, երբ աղմուկի մակարդակի նկատմամբ պահանջներ կան:

Առավելությունները:

• Ցածր աղմուկը շնորհիվ բարձր խտության 50 մմ ջերմա - ձայնամեկուսացման;


• Հարմարավետ մուտք դեպի շարժիչ և պտուտակ ՝ ծալովի դռան շնորհիվ;


• Ներկառուցված փակագծեր ' հուսալի և հեշտ տեղադրում;


• Խողովակներ, ռետինե կնիքով;

Մոնտաժ:

Երկրպագուները մատակարարվում են միացման պատրաստ: Կարող է տեղադրվել ցանկացած դիրքում, ըստ օդի հոսքի ուղղության (ըստ օդափոխիչի մարմնի սլաքի): կարող է տեղադրվել ցանկացած դիրքում, ըստ օդի հոսքի ուղղության (ըստ օդափոխիչի մարմնի սլաքի): Երկրպագուի սպասարկման համար անհրաժեշտ է ապահովել մուտք:

Էլեկտրաէներգիայի միացում:

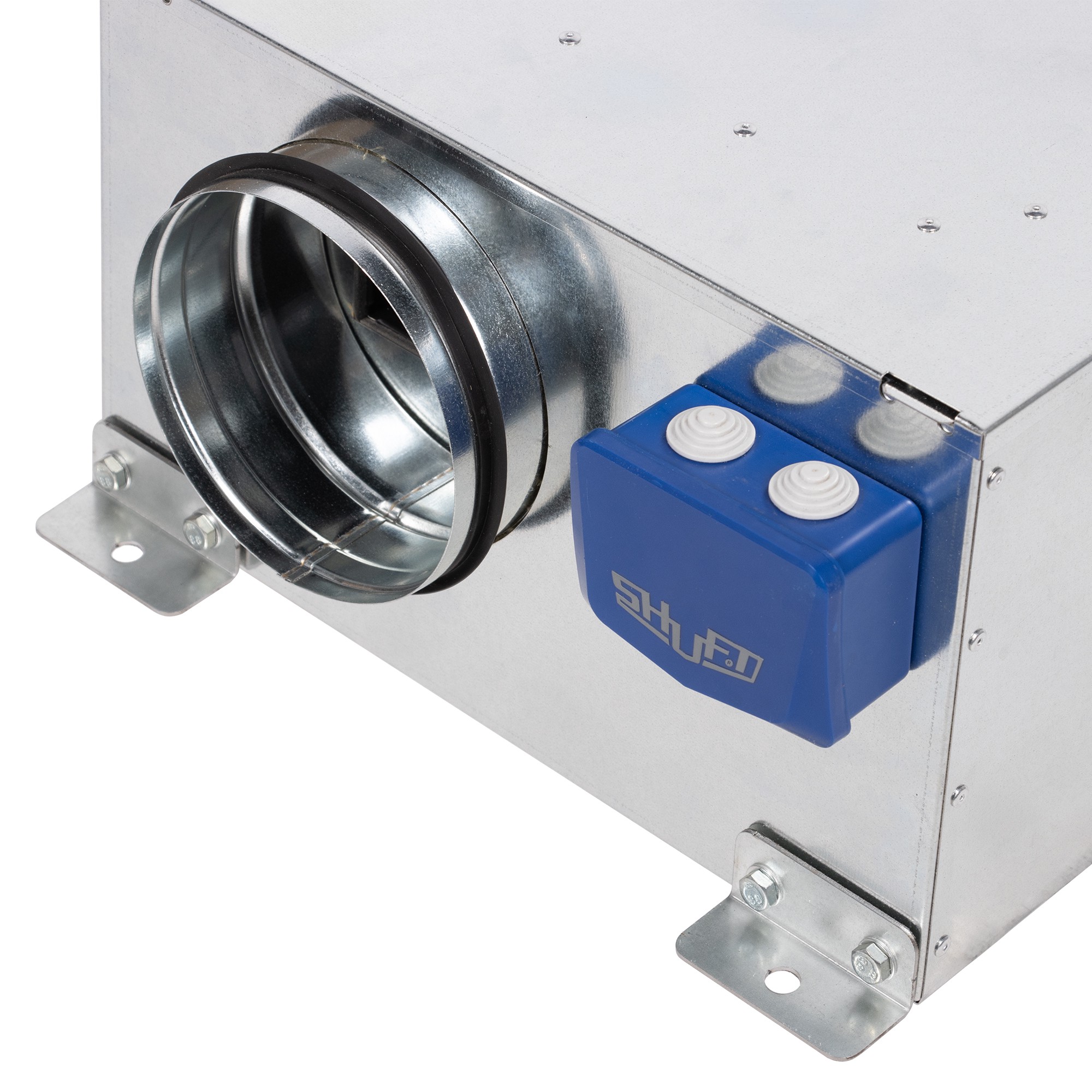

Երկրպագուների պատյանում տեղադրված է տերմինալային տուփ ' էլեկտրական ցանցին միանալու համար: Անհրաժեշտ է, որ երկրպագուների միացումը կատարվի միայն որակավորված անձնակազմի կողմից և միացման սխեմային համապատասխան:

Խնամք:

Երկրպագուները հատուկ տեխնիկական սպասարկում չեն պահանջում: Միակ պահանջը շարժիչի մաքրումն է ։

Վկայական:

Համապատասխանության հայտարարագիր ՄՄ ՏԿ.

Էլեկտրական միացման դիագրամ

Չափերը
