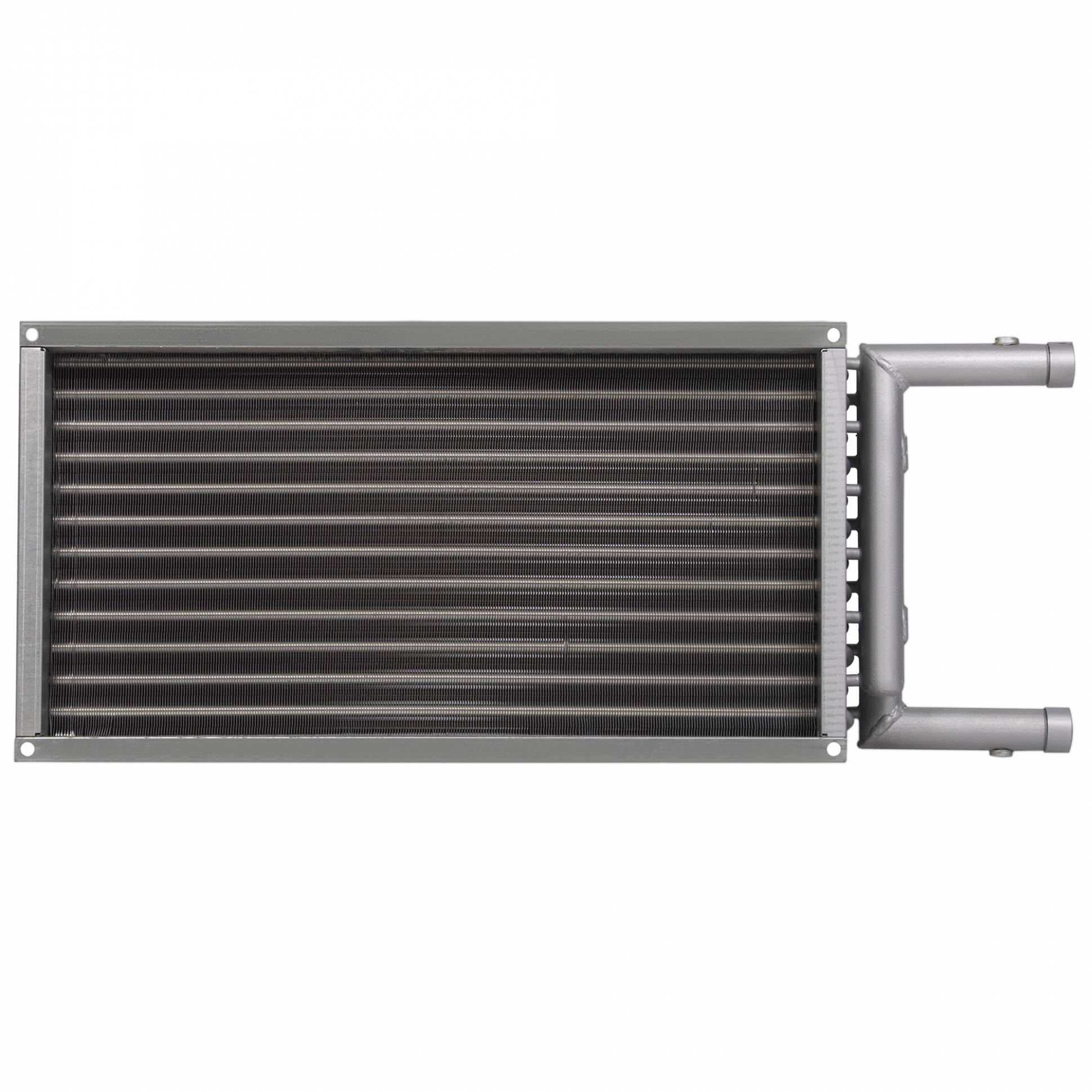

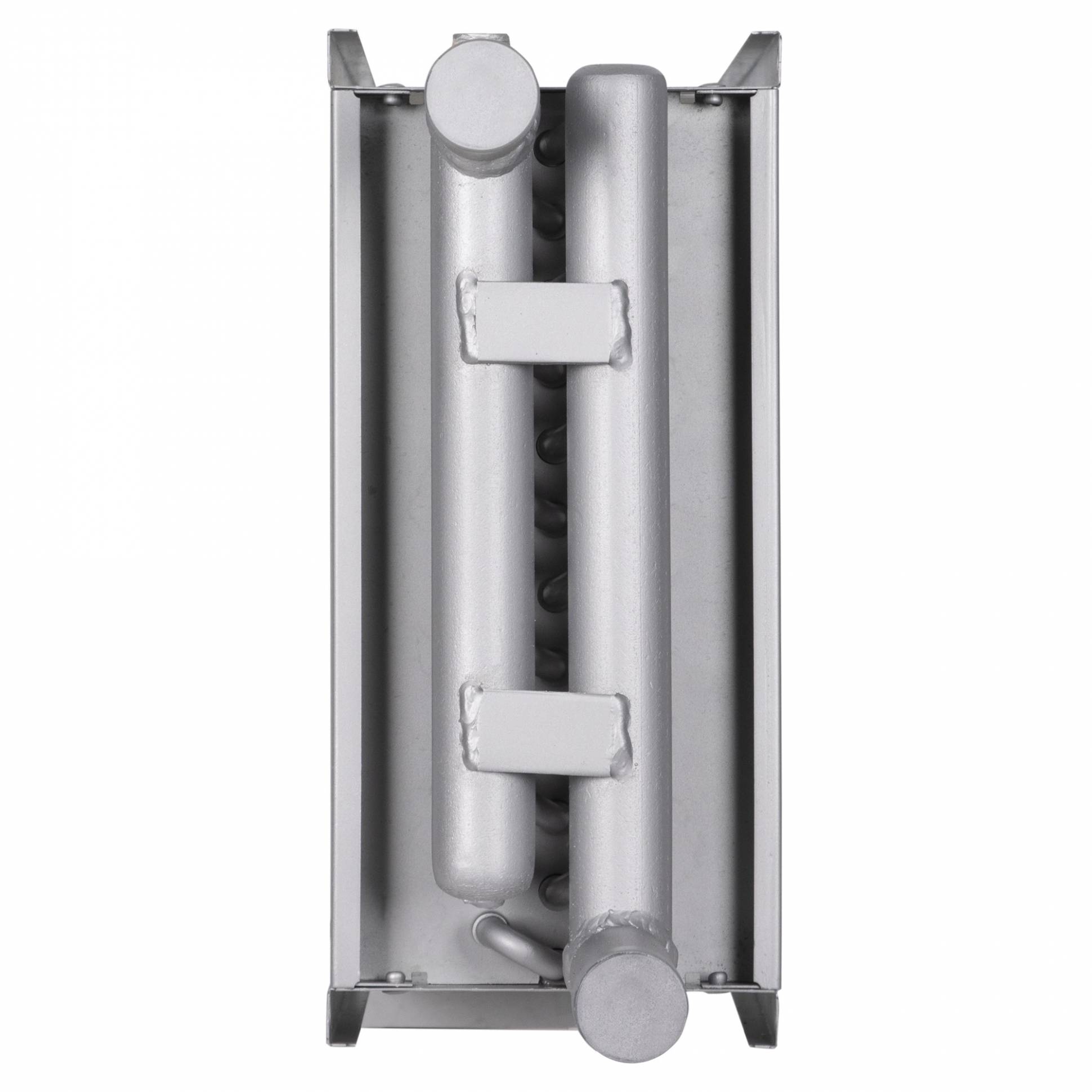

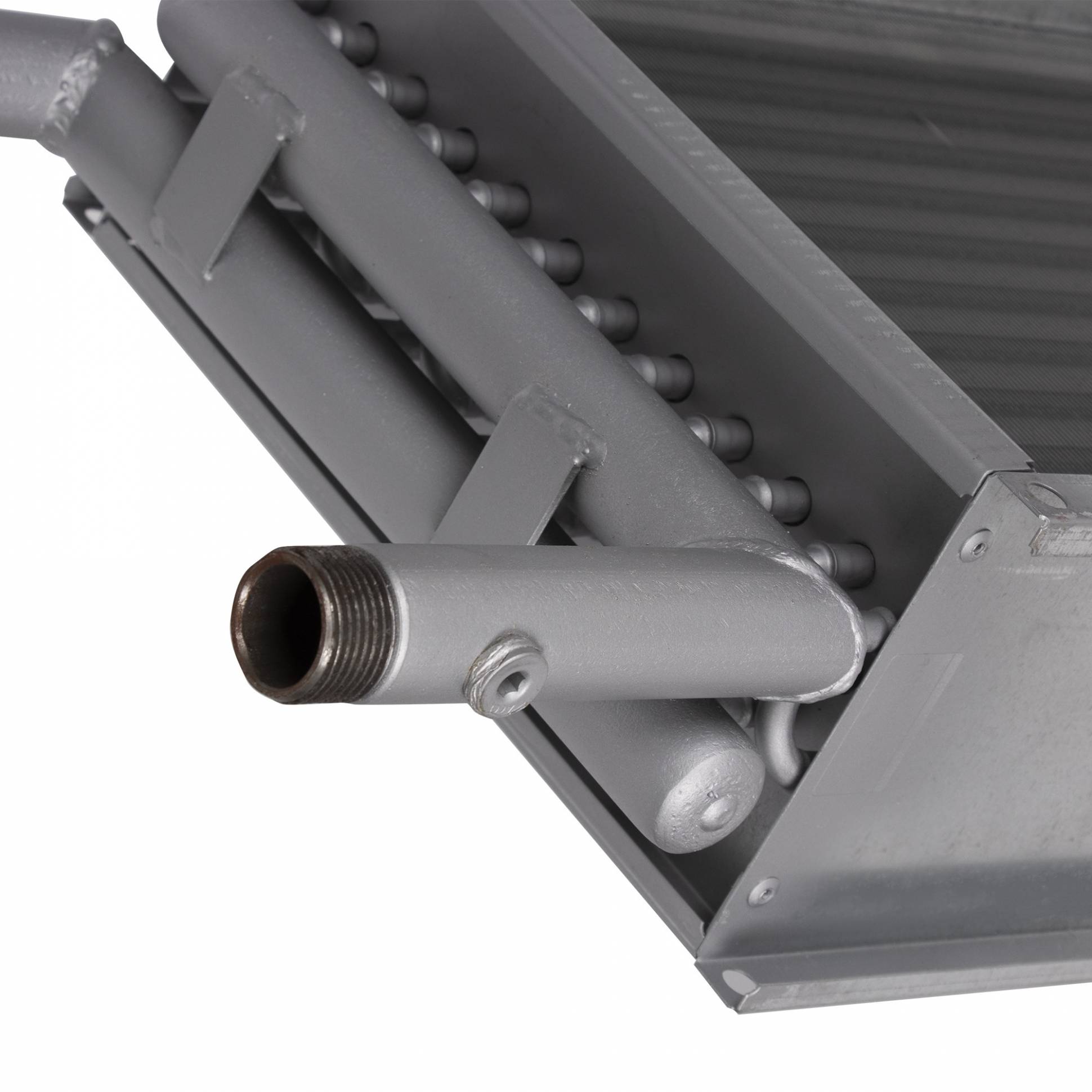

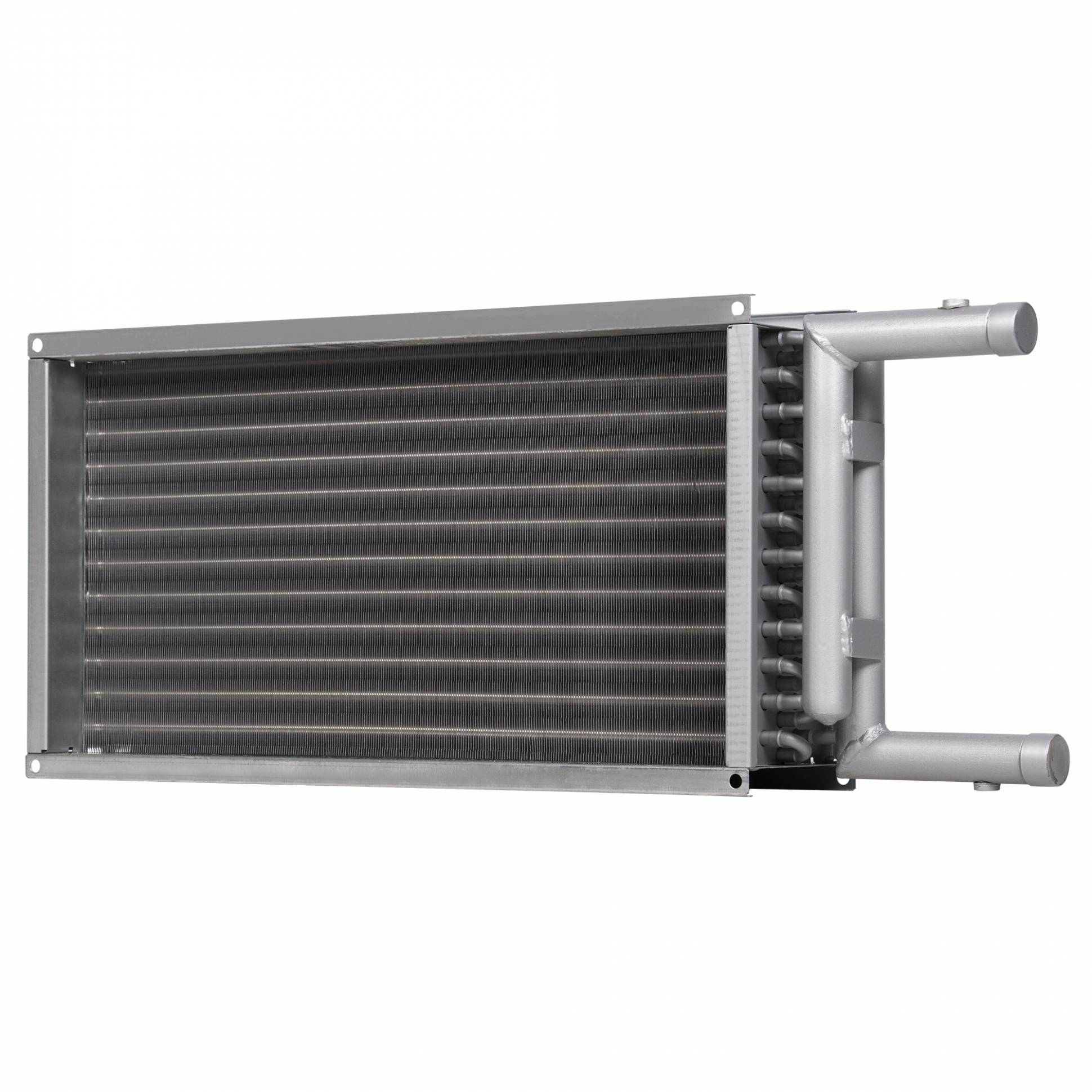

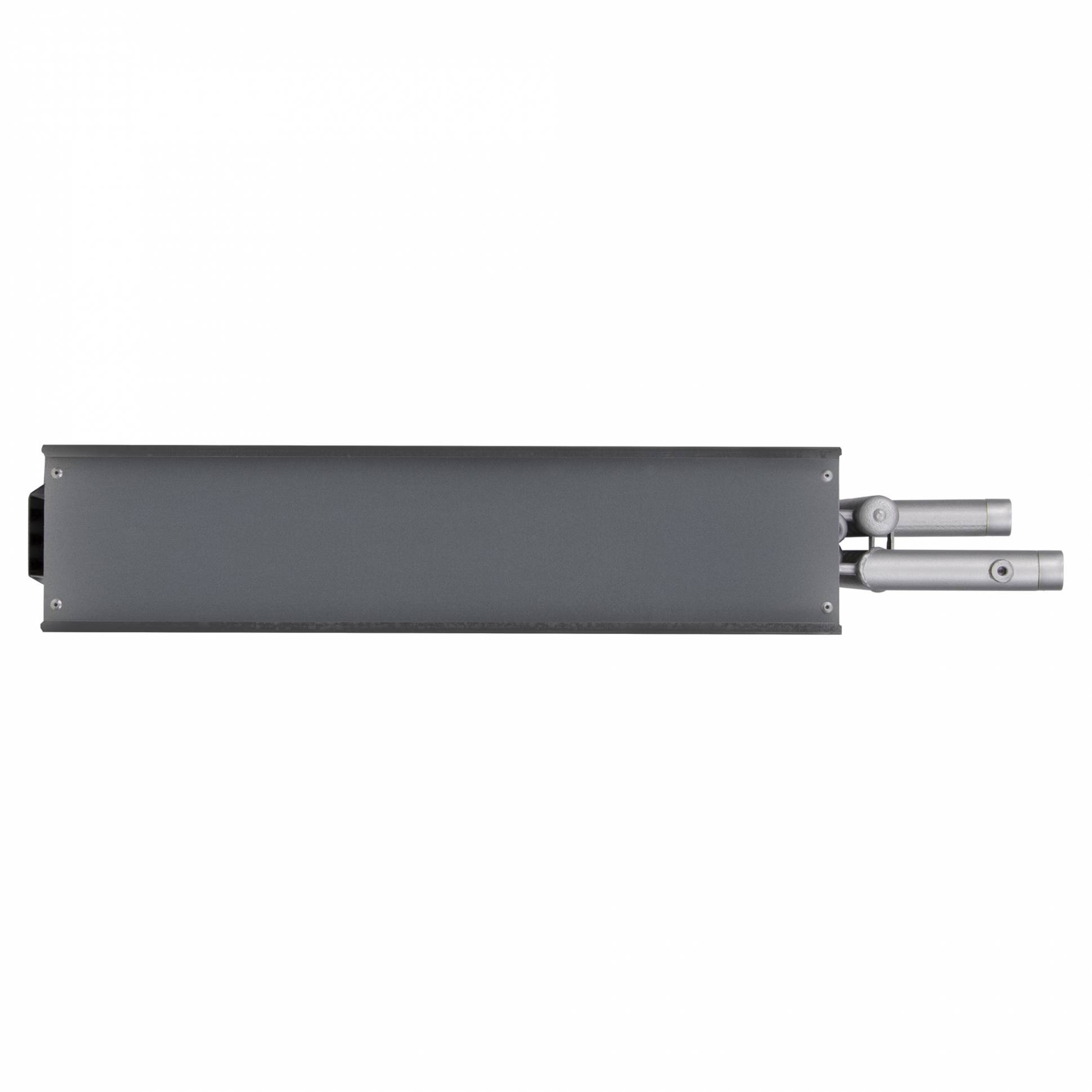

Ջրի տաքացուցիչ ուղղանկյուն ալիքների համար SHUFT WHR 1000*500-2

Նկարագրություն

WHR ջրի ջեռուցիչը նախատեսված է ջրանցքի օդափոխության համակարգերում օդը տաքացնելու համար: Ջեռուցիչը տեղադրվում է անմիջապես ալիքի մեջ: Ինչպես ջուրը, այնպես էլ հակասառեցնող խառնուրդները կարող են օգտագործվել որպես հովացուցիչ նյութ:

Կառուցվածք

Heatingրային ջեռուցիչում օգտագործված finningրի ջեռուցման քայլը 2.1 մմ է, ընդհանուր առմամբ ընդունված (հավաքված օդափոխման համակարգերի համար) 2.5 մմ-ի փոխարեն, ինչը հնարավորություն տվեց էապես բարձրացնել ջերմության փոխանցումը, մինչդեռ ջերմափոխանակիչի դիմադրությունը էապես չի ավելանում, և զանգվածային ցուցանիշները օպտիմալացվում են: heatingրի ջեռուցիչը կարող է օգտագործվել որպես ջերմափոխանակիչ:

Օդային ջեռուցիչի մարմինը պատրաստված է ցինկապատ պողպատե թերթից: Heatերմափոխանակման մակերեսը պատրաստված է պղնձե խողովակներից, որոնք մեխանիկորեն ընդլայնված են կողոսկրների վրա ՝ թիթեղների տեսքով:

Թիթեղները ալիքաձև են, ինչը թույլ է տալիս բարձրացնել ջերմափոխանակման մակերեսը ։ Կալաչների զոդումն իրականացվում է 2% արծաթի պարունակությամբ զոդման միջոցով, որն ապահովում է ջեռուցիչի Զոդման մասերի բարձր որակը ։
Առավելագույն աշխատանքային ջերմաստիճանը 150°C, առավելագույն ճնշումը 16 բար.
Օդի ջեռուցիչը փորձարկվում է 24 բար ճնշման տակ արտահոսքի համար:

Առավելությունները

• Երկարակյաց մարմինը ցինկապատ պողպատից.


• 2.1 մմ finned սկիպիդար:


• Տեղադրված ուղղակիորեն մեջ ալիքով.


• Պղինձ-ալյումինե ջերմափոխանակիչ:

Վկայական:

ՄՄ ՏԿ համապատասխանության հայտարարագիր:

Երաշխիք - 12 ամիս

Միացման դիագրամ
